Каталог продукции->Програмно-технический комплекс автоматики управления и безопасности энергоустановок «РЭМЭКС»

Програмно-технический комплекс автоматики управления и безопасности энергоустановок «РЭМЭКС»

1

2

3

Все технологические процессы, которые должны протекать безопасно и экономически выгодно, нуждаются в системах управления. Сегодня невозможно представить себе котельную без систем автоматики. Современная котельная автоматика - сложная высокотехнологичная система, разрешающая задачи автоматического управления, защиты котельных без постоянного присутствия обслуживающего персонала и позволяющая обеспечить не только максимально безопасную эксплуатацию оборудования, но и существенную экономию топлива.

В этих целях ГК «Рэмэкс» (на базе ПЛК: Siemens, ОВЕН) разработала и внедрила в производство Программно -Технический Комплекс для автоматизации тепловых энергоустановок, который состоит из систем автоматики безопасности и регулирования котлов, систем общекотельной автоматики и системы диспетчерского контроля.

Работа данных систем осуществляется посредством оснащения котлоагрегатов / котельных:

  1. щитами контроля безопасности и управления котлоагрегатами типоряда АБУ, ЩУКА
  2. щитами управления диспетчеризации и автоматизации котельной СУДАК
  3. программным обеспечением программируемых логических контроллеров щитов
  4. комплектом первичных преобразователей.

Оснащение котлоагрегатов / котельных средствами контроля и автоматизации сертифицировано и производится в точном соответствии с требованиями следующих нормативных документов:

  • Технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011); ГОСТ Р 51321.1-2000 (МЭК 60439-1) «Устройства комплектные низковольтные распределения и управления»; ГОСТ 26.205; ГОСТ Р 52931;
  • СНиП II-35-76* «Котельные установки»; «Правил устройства и безопасной эксплуатации паровых котлов с давлением пара до 0,07 МПа и водогрейных котлов с температурой воды до 115°C» Госгортехнадзора РФ;
  • «Правил технической эксплуатации тепловых энергоустановок»;
  • СНиП 42-01-2002 «Газораспределительные системы»;
  • «Правил безопасности систем газораспределения и газопотребления» (ПБ 12-529-03).


ЩИТЫ УПРАВЛЕНИЯ КОТЛОАГРЕГАТАМИ

1 1

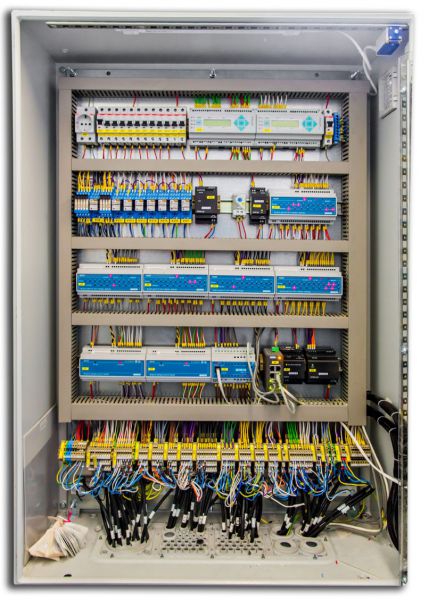

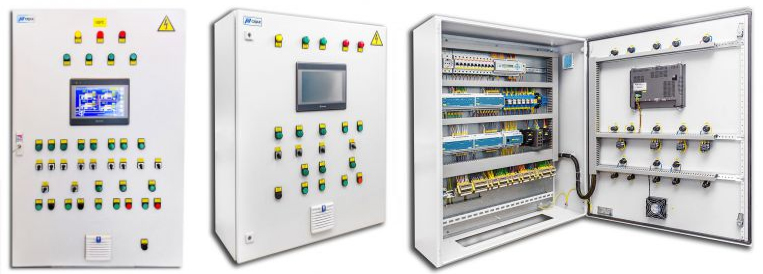

Щиты контроля безопасности и управления котлоагрегатамитипоряда АБУ, ЩУКА (на базе ПЛК: Siemens, ОВЕН)

Щиты типа «АБУ» являются основным элементом системы автоматизации и контроля котлоагрегата и представляет собой законченное изделие, разработанное в ООО РЭМЭКС и предназначенное для работы с практически любыми автоматическими горелками, имеющими позиционное управление. Универсальная схема щита позволяет при необходимости использовать различные виды первичных датчиков и легко адаптировать изделие для работы котлоагрегата в различных конкретных тепловых схемах. Функции управления горелкой обеспечиваются контроллерами типа ТРМ производства фирмы «Овен» (г. Москва) или аналогичными.

Щиты автоматики безопасности и управления водогрейного котла типа «АБУ»  предназначены:

  • для  блокировки работы горелки при возникновении аварийных ситуаций, фиксируемых внешними датчиками, а также для индикации первопричины аварийной остановки;
  • для управления производительностью горелки по температуре теплоносителя на выходе из котла и отображения текущих температурных параметров работы котла.

Щит автоматики безопасности управления котла (АБУ) поставляется комплектно с первичными датчиками, закладными конструкциями, соединительными кабелями и лотками для их прокладки по котлу, монтажным приспособлением.

В качестве первичных датчиков в настоящее время применяются:

  • реле давления воды KPI 35(«Danfoss») или ДЕМ-102 (ЗАО «Орлэкс»);
  • аварийный термостат RAK 74.4/3768 («Sauter» или аналог «Danfoss»);
  • реле давления газов в топке котла DG50H («Dungs»);
  • реле потока жидкости FQS-U30G («Dunfoss»).

Котельные «Рэмэкс-ТТ-ХХ» оснащаются щитами автоматики безопасности и управленияАБУ-3Д, предназначенными для работы котлов в каскаде и позволяющими, при необходимости, управлять модулируемой или  двухступенчатой горелкой.

Щиты АБУ-3Д обеспечивают выполнение следующих функций:

  • контроль, световую сигнализацию и блокировку,  при выходе за установленные пределы следующих параметров (с последующим запоминанием первопричины аварии):
    • температуры воды на выходе из котла,
    • давления теплоносителя в котле (min. и max.),
    • циркуляции теплоносителя через котёл,
    • давления в топке котла (или газоходе котла),
    • давления газа перед горелкой (min. и max.),
    • сигнала аварии горелки;
  • измерение и отображение на дисплее приборов следующих измеряемых параметров:
    • температуры воды на выходе из котла;
    • температуры воды на входе в котёл;
  • управление мощностью горелки контроллерами ТРМ по температуре теплоносителя на  выходе из котла;
  • возможность корректировки установленных параметров контроллеров;
  • передачу обобщённого сигнала аварийной остановки котла в щит автоматики котельной («сухой» контакт);
  • выбор режима управления горелкой (местное, отключен, дистанционное);
  • управление мощностью горелки контроллерами верхнего уровня  (в режиме «дистанционное»);

Одной из последних наших разработок в области автоматизации работы котлов является универсальный Щит управления котловым агрегатом «ЩУКА».

Щит типа ЩУКА – это законченное серийно выпускаемое заводское изделие, адаптация которого под конкретную гидравлическую схему, состав и тип оборудования, используемые сигналы и выполняемые функции осуществляется с панели оператора на месте:

  • конфигурирование и настройка при адаптации осуществляется через простой и понятный в использовании интуитивный пользовательский интерфейс без потребности в каком-либо дополнительном оборудовании и/или программном обеспечении, а также в знании каких-либо языков программирования;
  • обеспечивается полная взаимозаменяемость, как на уровне щитов, так и на уровне всех его компонентов.

ЩУКА – щит управления котловым агрегатом, предназначенный для:

  • управления работой и теплопроизводительностью одиночного водогрейного котла, оснащенного автоматизированной горелкой с автоматом или менеджером горения;
  • каскадного управления в режиме «ведущий» или «ведомый» при совместной работе с другими аналогичными щитами ЩУКА в группе до 6 водогрейных котлов.

Область применения Щитов – водогрейные котлы с температурой воды не выше 115 °С. с соблюдением требований, предъявляемых к системам автоматики котельных установок для обеспечения их работы без постоянного присутствия обслуживающего персонала.

Щит ЩУКА предназначен для управления водогрейными котлами с использованием различных гидравлических схем. Для выбора с панели оператора предоставляются шесть предварительно сконфигурированных на заводе изготовителе гидравлических схем котельных установок.

t1


ЩИТЫ УПРАВЛЕНИЯ И ДИСПЕТЧЕРИЗАЦИИ КОТЕЛЬНЫМИ

1 2

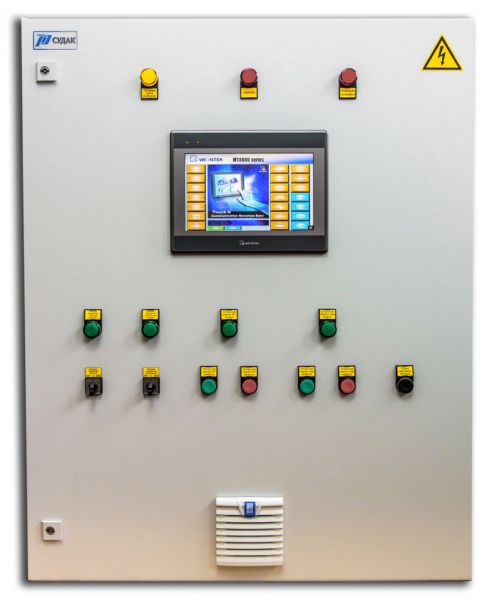

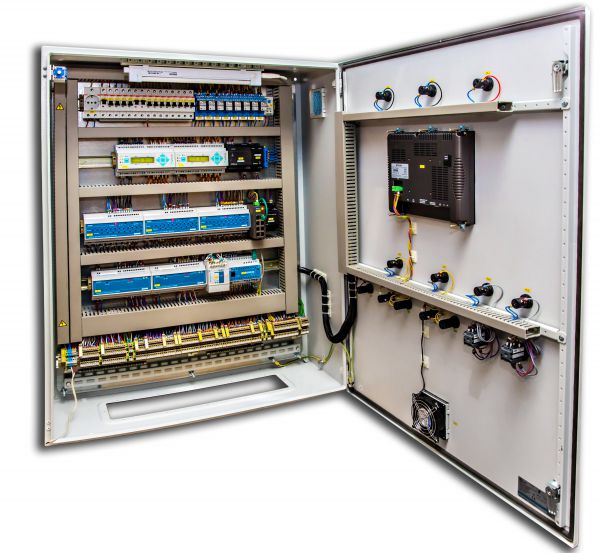

Щиты управления диспетчеризации и автоматизации котельной СУДАК (на базе ПЛК Siemens)

t2

Универсальная Система Управления и Диспетчеризации Автоматизированной Котельной («СУДАК»):

  1. Входит в программно-технический комплекс для автоматизации тепловой энергоустановки «Рэмэкс».
  2. Представляет собой законченный серийно выпускаемый аппаратно-программный комплекс.
  3. Позволяет унифицировать проектирование, наладку и эксплуатацию блочно-модульных котельных различных производителей с различными гидравлическими и тепловыми схемами, различной мощности.
  4. «СУДАК» предназначен:
    • для круглосуточной эксплуатации без постоянного присутствия обслуживающего персонала.
    • для эксплуатации в части воздействия климатических факторов внешней среды - исполнение по ГОСТ 15150 - УХЛ, категория размещения – 4 соответственно. (Допускаются другие климатические исполнения Щитов или те же исполнения с иным диапазоном температур окружающей среды.)
  5. «СУДАК» обеспечивает:
    • каскадное управление котлами для обеспечения максимального КПД котельной и равномерного износа оборудования;
    • регулирование температуры теплоносителя в системе отопления в зависимости от температуры наружного воздуха при помощи трехходового смесительного клапана;
    • управление работой группы сетевых насосов с периодической (автоматической) сменой рабочего насоса ;
    • автоматическое восполнение утечек в системе;
    • контроль давления:
      • в прямом и обратном трубопроводе контура котлов;
      • в системе отопления;
      • на вводе водопровода;
    • контроль температуры:
      • в прямом и обратном трубопроводе системы отопления;
      • в подающих трубопроводах от котлов;
      • в общем прямом и обратном коллекторе контура котлов;
      • внутри помещения котельной;
      • наружного воздуха;
    • контроль концентрации содержания в воздухе котельной:
      • монооксида углерода (СО);
      • метана (СН4);
    • фиксирование аварийных уровней контролируемых параметров;
    • прием сигналов об аварии котлов и сетевых насосов;
    • прекращение подачи газа в котельную по любому из следующих признаков:
      • при прекращении электропитания;
      • при получении сигнала о пожаре;
      • при обнаружении концентрации СО, пятикратно превышающей ПДК;
      • при обнаружении концентрации метана, превышающую НКПР более чем на 20%;
