Каталог продукции->НКУ ЩО-2000 «Нева». Низковольтное комплектное устройство

НКУ ЩО-2000 «Нева». Низковольтное комплектное устройство

1  2

3

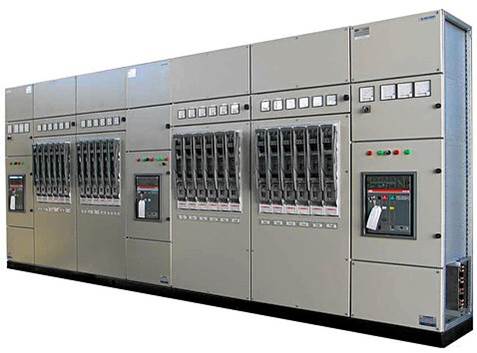

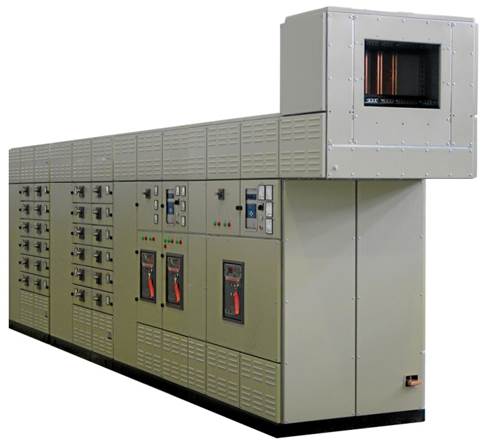

ЩО-2000 «Нева» - низковольтное комплектное устройство (НКУ) одностороннего обслуживания в металлических корпусах с воздушной изоляцией,
со стационарными и/или выкатными автоматическими выключателями, стационарными выключателями нагрузки с предохранителями, трансформаторами тока, устройствами управления и сигнализации.

Предназначено для распределения электроэнергии трехфазного переменного тока напряжением 380/220 В и частотой 50 Гц в сетях с изолированной
или глухозаземленной нейтралью, для защиты от перегрузок и коротких замыканий, а также для управления, измерения и сигнализации.

НКУ ЩО-2000 «Нева» используются на всех уровнях распределения электроэнергии в сетях напряжением 0,4 кВ. На базе ЩО-2000 можно строить
главные распределительные щиты на токи до 8100 А и щиты управления двигателями на токи до 2500 А.

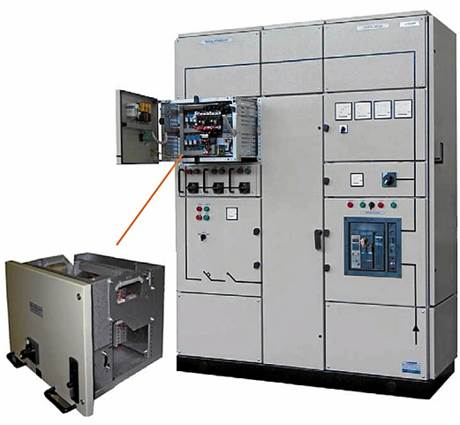

ВЫДВИЖНЫЕ БЛОКИ НКУ ЩО-2000 «НЕВА»

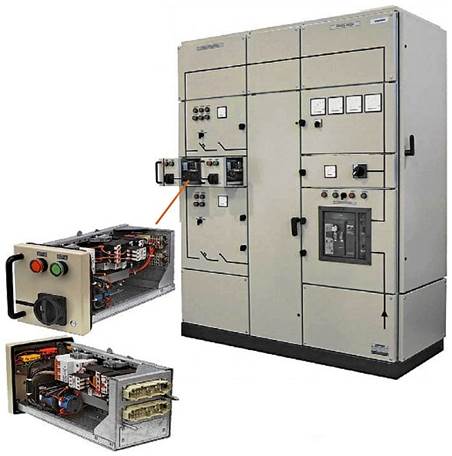

В НКУ ЩО-2000 «Нева» используются выдвижные блоки двух габаритных категорий - стандартные и миниатюрные.

4

Выдвижные блоки НКУ ЩО-2000 «Нева» предполагают установку аппаратуры для построения щитов распределения электроэнергии и управления нагрузкой любой сложности. Блоки комплектуются контакторами, автоматическими выключателями и другими аппаратами различных производителей, силовыми ножевыми контактами типа «ласточкин хвост».

5

Используется фиксированная лицевая панель или дверь.

Во всех блоках кабель потребителя подключается в отдельном кабельном боксе.

Выдвижные блоки подключаются через силовые разъемы к питающим/отходящим шинам и могут находиться в одном из четырех положений:

  • «включено-заблокировано» - блок находится в рабочем положении в составе щита, главные цепи и цепи управления замкнуты, механическая блокировка предотвращает извлечение блока;
  • «проверка-заблокировано» - блок находится в составе щита, главные цепи разомкнуты, цепи управления замкнуты, механическая блокировка предотвращает извлечение блока;
  • «отключено-заблокировано» - блок находится в составе щита, главные цепи и цепи управления разомкнуты, механическая блокировка предотвращает извлечение блока;
  • «отключено-разблокировано» - блок находится в составе щита, главные цепи и цепи управления разомкнуты, механическая блокировка снята и позволяет извлечь блок из НКУ.

Преимущества применения:

  • Реализация схемных решений любой сложности.
  • Изготовление щитов двухстороннего обслуживания.
  • Изменение конфигурации панели на объекте без снятия напряжения.
  • Возможность установки в каждой панели:
    • блоков любого функционального назначения;
    • до 40 блоков управления.
  • Возможность реализации кабельного или шинного ввода как в верхней, так и в нижней части панели.
  • Блокировка несанкционированного отключения и извлечения блоков.
Общие сведения
Тип:Нефть, Газ
Страна, регион, город:Россия / Санкт-Петербург и область / Санкт-Петербург
Компания производитель/поставщик:ООО Энергомодуль
Свидетельства
Сертификаты
Сертификат соответствия СДС ГАЗПРОМСЕРТ №ГО00.RU.1335.Н00547 до 03.04.2020
Продукция: устройства комплектные низковольтные серии ЩО-2000 «НЕВА» по ТУ 3430-003-09628770-2015 (серийный выпуск)


Лицензии
Разрешения
Отзывы
Прикрепленные файлы
Каталог продукции:
Технические характеристики и Технические условия:
Руководства по эксплуатации:
Прайс-лист:
Референс-лист:
