Шкаф управления подстанцией (ЗРУ-6(10) кВ) СУР-ЭС-П, состоящий из двух отсеков с отображением на лицевой панели мнемосхемы главных цепей системы электроснабжения

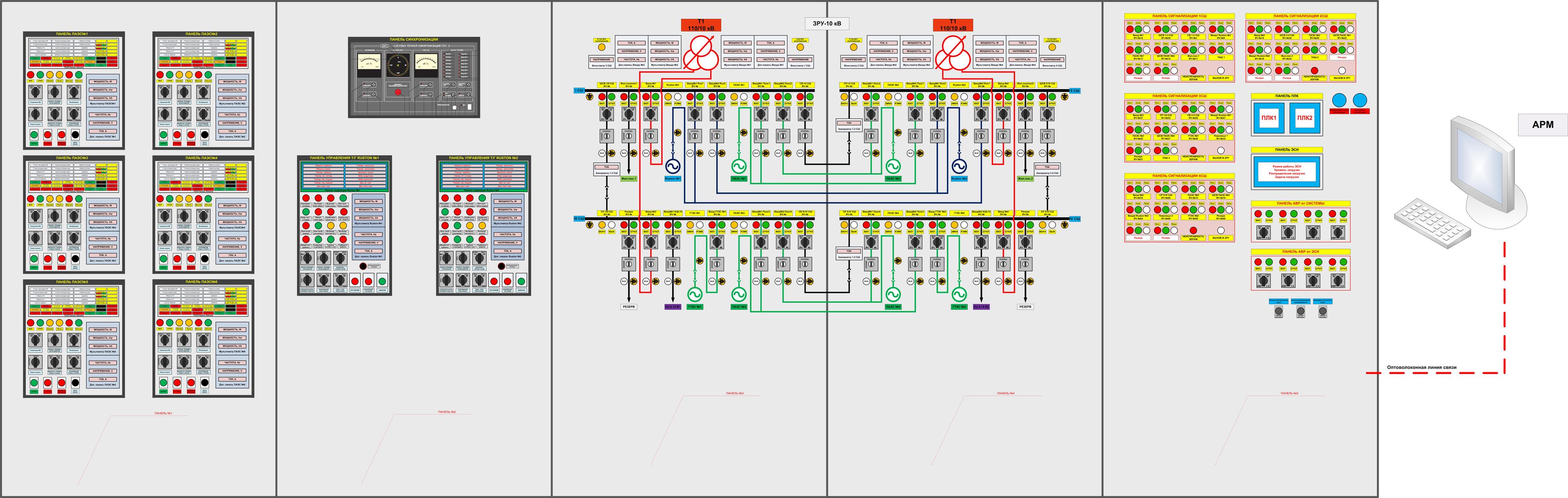

Общий вид СУР-ЭС

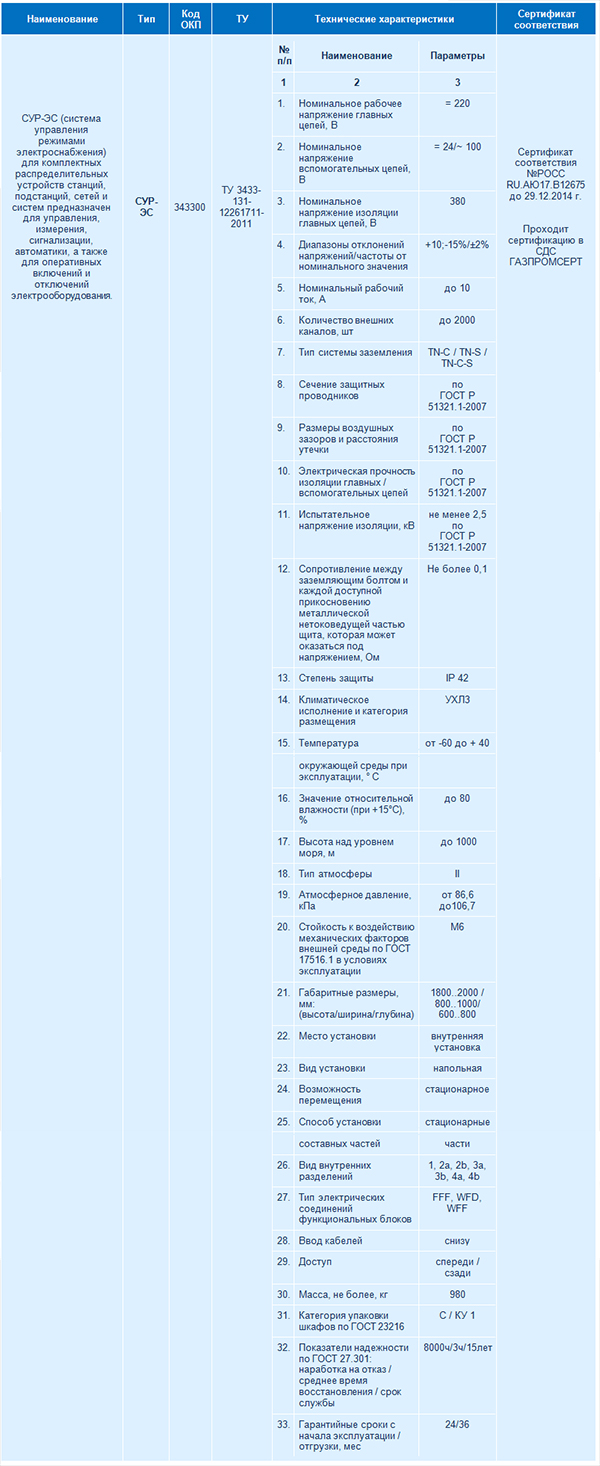

СУР-ЭС (система управления режимами электроснабжения) для комплектных распределительных устройств, станций, подстанций, сетей и систем.

В состав СУР-ЭС входят:

• Шкаф управления электростанцией собственных нужд СУР-ЭС-Э;
• Шкаф управления синхронизацией СУР-ЭС-С, в котором установлена система точной синхронизации СТС-3;
• Шкаф управления подстанцией (ЗРУ-6(10) кВ) СУР-ЭС-П, который состоит в свою очередь из двух отсеков с отображением на лицевой панели мнемосхемы системы электроснабжения;
• Шкаф управления режимами электроснабжения СУР-ЭС-Р, в котором установлены программируемые логические контроллеры.

СУР-ЭС предназначена для:

• отображения состояния (включен/отключен; неисправность; предупредительная сигнализация; авария) высоковольтных выключателей подстанции;
• управления высоковольтными выключателями подстанции с помощью ключей управления с ключами электромеханической блокировки от несанкционированных переключений;
• индикации отсутствия напряжения на секциях шин подстанции;
• аварийной и предупредительной цветовой и звуковой сигнализации;
• отображения основных параметров энергосистемы, а также напряжения на секциях шин подстанции, тока на шиносоединительных и секционных перемычках;
• управления системой АВР от энергосистемы (включить/отключить), индикация состояния (включено/отключено);
• управления системой АВР от ЭСН (включить/отключить), индикация состояния (включено/отключено);
• дистанционного управления турбогенераторами: управление энергоблоками, отображение основных параметров турбины и генератора, мониторинг энергоблока;
• управления режимами работы аварийных турбогенераторов;
• управления системой аварийного запуска аварийных турбогенераторов с выдачей напряжения на секции шин подстанции;
• управления системой автоматических блокировок от несанкционированных переключений (защита от подачи встречного напряжения генератор-система и др.) и ошибок автоматики;
• управления системой точной синхронизации (СТС3) для прямого и обратного перехода на электроснабжение система/генератор, генератор/генератор, с возможностью синхронизации шиносоединительных и секционных выключателей;
• управления режимами работы ЭСН: автономная работа одной ЭСН на выделенную нагрузку, параллельная работа одной или нескольких ЭСН с энергосистемой при заданной нагрузке, параллельная работа нескольких ЭСН на выделенную нагрузку;
• архивации данных и событий на ПЛК;
• опциональная установка АРМов.
