Кабель КРУЛАЙН-ВК, КРУЛАЙН-ВБ c медными или с медными лужёными жилами общей скрутки или со скрученными парами, тройками или четвёрками, бронированные, не распространяющие горение при групповой прокладке. (ООО "НПО "ПЗСК")
Производитель/поставщик:
ООО "НПО "ПЗСК"
ООО "НПО "ПЗСК"
Общие сведения
Страна, регион, город
Россия / Московская область / Подольск
Направления в структуре НГЭЭ
Энергетика -> Электротехническое оборудование
О продукции
Назначение:
- для нефтяной и газовой промышленности, взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств;
- для передачи цифровых и аналоговых сигналов в системах контроля и управления;
- для применения во взрывобезопасных зонах, в пожароопасных и взрывоопасных зонах классов 1, 2, 20, 21, 22 по ГОСТ IEC 60079-14, зонах классов 1, 2 по ГОСТ 30852.9;
- для прокладки внутри и снаружи, на полках, в лотках, коробах, в сухих и влажных местах, для прокладки в грунте;
- кабели марок с обозначением «з» предназначены для электроустановок, требующих уплотнения при вводе.
Требования по стойкости к внешним воздействующим факторам:
Температура эксплуатации, ºС, для исполнений:
- ХЛ -60 +80;
- Тс -50 +125;
- остальные исполнения -50 +80.
Температура при монтаже, ºС, для исполнений:
- ХЛ -35 +35;
- Остальные исполнения -15 +35.
Стойкость к ультрафиолету, солнечному излучению
Стойкость к углеводородам
Стойкость к коррозионно-активной атмосфере типов I-IV
Условное обозначение материалов и конструктивных элементов:

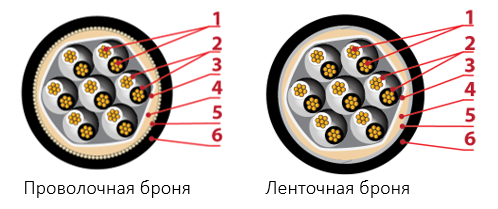

Схема
| наименование | описание |
| 1-жила | М -медная гибкая многопроволочная; |
| медная лужёная гибкая многопроволочная; | |
| ок - медная однопроволочная круглая | |
| 2-изоляция | В - ПВХ; ПВХ пониженной пожароопасности для LS, -FRLS; |
| Пс - сшиваемая полиолефиновая композиция; | |
| П- безгалогенный компаунд; | |
| Р- силиконовая резина | |
| Рп- этиленпропиленовая резина | |
| 3- бандаж (обмотка) | - лента ПЭТ-Э; |
| в- лента водоблокирующая и лента ПЭТ-Э | |
| Рп- этиленпропиленовая резина | |
| 4- внутренняя оболочка | Внутренняя оболочка с заполнением (экструдированная подложка) из материала защитной оболочки |
| 5-броня | К-повив или оплётка из стальной оцинкованной проволоки; |
| Б-обмотка из 2-х стальных оцинкованных лент | |
| 6- защитная оболочка | нг(А), -ХЛ -ПВХ пониженной горючести, холодостойкий; |
| нг(А)-LS, -FRLS, -ХЛ -ПВХ пониженной пожароопасности; | |
| нг(А)-LSLTх, -FRLSLTх ПВХ пониженной пожароопасности с низкой токсичностью продуктов горения, | |
| нг(А)-HF, -FRHF,-ХЛ -безгалогенный компаунд | |
| нг(А)-HFLTх, -FRHFLTх -безгалогенный компаунд с низкой токсичностью продуктов горения; |
Классификация:
| Марка кабеля КРУЛАЙН- | описание исполнения | Класс пожарной опасности | |
| Конструктивные элементы | исполнение | ||
| Кабели с изоляцией и оболочкой из ПВХ пластикатов | |||
| ВБ- | нг(А) | - не распространяющие горение; | П1б.8.2.5.4 |
| ВК- | нг(А)-ХЛ | - холодостойкие; | П1б.8.2.5.4 |
| нг(А)-LS | - с пониженным дымо- и газовыделением; | П1б.8.2.2.2 | |
| нг(А)-LS-ХЛ | - с пониженным дымо- и газовыделением холодостойкие; | П1б.8.2.2.2 | |
| нг(А)-LSLTх | с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения | П1б.8.2.1.2 | |
| нг(А)-FRLS | - огнестойкие, с пониженным дымо- и газовыделением. | П1б.1.2.2.2 | |
| нг(А)-FRLS-ХЛ | огнестойкие, с пониженным дымо- и газовыделением холодостойкие | П1б.1.2.2.2 | |
| нг(А)-FRLSLTх | огнестойкие, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения | П1б.1.2.1.2 | |
| Кабели с изоляцией из сшитой полиолефиновой композиции, с оболочкой из ПВХ пластиката | |||
| ПсБ- | нг(А) | не распространяющие горение; | П1б.8.2.5.4 |
| ПсК- | нг(А)-ХЛ | холодостойкие; | П1б.8.2.5.4 |
| нг(А)-LS | с пониженным дымо- и газовыделением; | П1б.8.2.2.2 | |
| нг(А)-LS-ХЛ | с пониженным дымо- и газовыделением холодостойкие; | П1б.8.2.2.2 | |
| нг(А)-LSLTх | с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения | П1б.8.2.1.2 | |
| нг(А)-FRLS | огнестойкие, с пониженным дымо- и газовыделением. | П1б.1.2.2.2 | |
| нг(А)-FRLS-ХЛ | огнестойкие, с пониженным дымо- и газовыделением холодостойкие | П1б.1.2.2.2 | |
| нг(А)-FRLSLTх | огнестойкие, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения | П1б.1.2.1.2 | |
| Кабели с изоляцией из силиконовой резины, с оболочкой из ПВХ пластиката | |||
| РБ- | нг(А) | не распространяющие горение; | П1б.8.2.5.4 |
| РК- | нг(А)-ХЛ | холодостойкие; | П1б.8.2.5.4 |
| нг(А)-LS | с пониженным дымо- и газовыделением; | П1б.8.2.2.2 | |
| нг(А)-LS-ХЛ | с пониженным дымо- и газовыделением холодостойкие; | П1б.8.2.2.2 | |
| нг(А)-LSLTх | с пониженным дымо- и газовыделением и низкой токсичностью продуктов горения | П1б.8.2.1.2 | |
| нг(А)-FRLS | огнестойкие, с пониженным дымо- и газовыделением. | П1б.1.2.2.2 | |
| нг(А)-FRLS-ХЛ | огнестойкие, с пониженным дымо- и газовыделением холодостойкие | П1б.1.2.2.2 | |
| нг(А)-FRLSLTх | огнестойкие, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения | П1б.1.2.1.2 | |
| Кабель с изоляцией из этиленпропиленовой резины, с оболочкой из ПВХ пластиката | |||
| РпК- | Нг(А) | не распространяющие горение; | П1б.8.2.5.4 |
| РпКз | нг(А)-ХЛ | холодостойкие; | П1б.8.2.5.4 |
| РпБ- | нг(А)-LS | с пониженным дымо- и газовыделением; | П1б.8.2.2.2 |
| РпБз | нг(А)-LS-ХЛ | с пониженным дымо- и газовыделением холодостойкие | П1б.8.2.2.2 |
| нг(А)-LSLTх | с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения | ||
| нг(А)-FRLS | огнестойкие, с пониженным дымо- и газовыделением. | П1б.1.2.2.2 | |
| нг(А)-FRLS-ХЛ | огнестойкие, с пониженным дымо- и газовыделением холодостойкие | П1б.1.2.2.2 | |
| нг(А)-FRLSLTх | огнестойкие, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения | ||
| Кабели с изоляцией и оболочкой из полимерных композиций, не содержащих галогенов | |||
| ПБ- | нг(А)-HF | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении; | П1б.8.1.2.1 |
| ПК- | нг(А)-HF-ХЛ | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении холодостойкие; | П1б.8.1.2.1 |
| нг(А)-HFLTx | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и низкой токсичностью продуктов горения | П1б.8.1.1.1 | |
| нг(А)-FRHF | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении. | П1б.1.1.2.1 | |
| нг(А)-FRHF-ХЛ | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, холодостойкие. | П1б.1.1.2.1 | |
| нг(А)-FRHFLTx | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и низкой токсичностью продуктов горения | П1б.1.1.1.1 | |
| Кабели с изоляцией из сшитой полиолефиновой композиции, с оболочкой из полимерных композиций, не содержащих галогенов | |||
| ПсБ- | нг(А)-HF | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении; | П1б.8.1.2.1 |
| ПсК- | нг(А)-HF-ХЛ | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, холодостойкие; | П1б.8.1.2.1 |
| нг(А)-HFLTx | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и низкой токсичностью продуктов горения | П1б.8.1.1.1 | |
| нг(А)-FRHF | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении. | П1б.1.1.2.1 | |
| нг(А)-FRHF-ХЛ | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, холодостойкие. | П1б.1.1.2.1 | |
| нг(А)-FRHFLTx | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и низкой токсичностью продуктов горения | П1б.1.1.1.1 | |
| Кабели с изоляцией из силиконовой резины, с оболочкой из полимерных композиций, не содержащих галогенов | |||
| РБ- | нг(А)-HF | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении; | П1б.8.1.2.1 |
| РК | нг(А)-HF-ХЛ | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении холодостойкие; | П1б.8.1.2.1 |
| нг(А)-HFLTx | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и низкой токсичностью продуктов горения | П1б.8.1.1.1 | |
| нг(А)-FRHF | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении. | П1б.1.1.2.1 | |
| нг(А)-FRHF-ХЛ | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, холодостойкие. | П1б.1.1.2.1 | |
| нг(А)-FRHFLTx | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и низкой токсичностью продуктов горения | П1б.1.1.1.1 | |
| Кабели с изоляцией из этиленпропиленовой резины, с оболочкой из полимерных композиций, не содержащих галогенов | |||
| РпК- | нг(А)-HF | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении | П1б.8.1.2.1 |
| РпБ- | нг(А)-HF-ХЛ | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, холодостойкие | П1б.8.1.2.1 |
| РпКз | нг(А)-FRHF | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении. | П1б.1.1.2.1 |
| РпБз | нг(А)-FRHF-ХЛ | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, холодостойкие. | П1б.1.1.2.1 |
| нг(А)-HFLTх | не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и с низкой токсичностью продуктов горения | П1б.8.1.1.1 | |
| нг(А)-FRHFLTх | огнестойкие, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и с низкой токсичностью продуктов горения. | П1б.1.1.1.1 | |
«з» - наличие внутренней оболочки с заполнением.
Требования к конструкции:
Токопроводящие жилы – однопроволочные 1-го класса (в обозначении ок) или многопроволочные 5-го класса по ГОСТ 22483. По заявке потребителя возможно изготовление ТПЖ других классов.
Для исполнений FR – с огнестойким барьером поверх жилы для кабелей с комбинированной изоляцией. Обозначение числа жил NхS- для кабелей общей скрутки, Nх2хS- для кабелей с парами жил, Nх3хS- для кабелей с тройками жил, Nх4хS- для кабелей с четвёрками жил;
Изоляция - из полимерных материалов или силиконовой резины в соответствии с обозначением в марке кабеля, маркировка – цвето-цифровая;
Бандаж (обмотка) – поверх скрученного сердечника: из ленты ПЭТ-Э, - «в» -из ленты водоблокирующей и ПЭТ-Э.
Внутренняя оболочка (экструдированная подложка) выполнена поверх бандажа с заполнением.
Броня выполнена из стальных оцинкованных проволок или стальных оцинкованных лент.
Защитная оболочка экструдирована поверх брони из полимерных материалов в соответствии с обозначением. Цвет оболочки: - чёрный; - синий – для искробезопасных цепей -i.
Пример маркировки: ООО «НПО «ПЗСК» КРУЛАЙН-ПсКнг(А)-LS 2х2х1,0
