Электротехническое оборудование в блок-контейнернах (АО "ЗАВОД ЭЛЕКТРОПУЛЬТ")

Блочно-комплектные трансформаторные подстанции и закрытые распределительные устройства

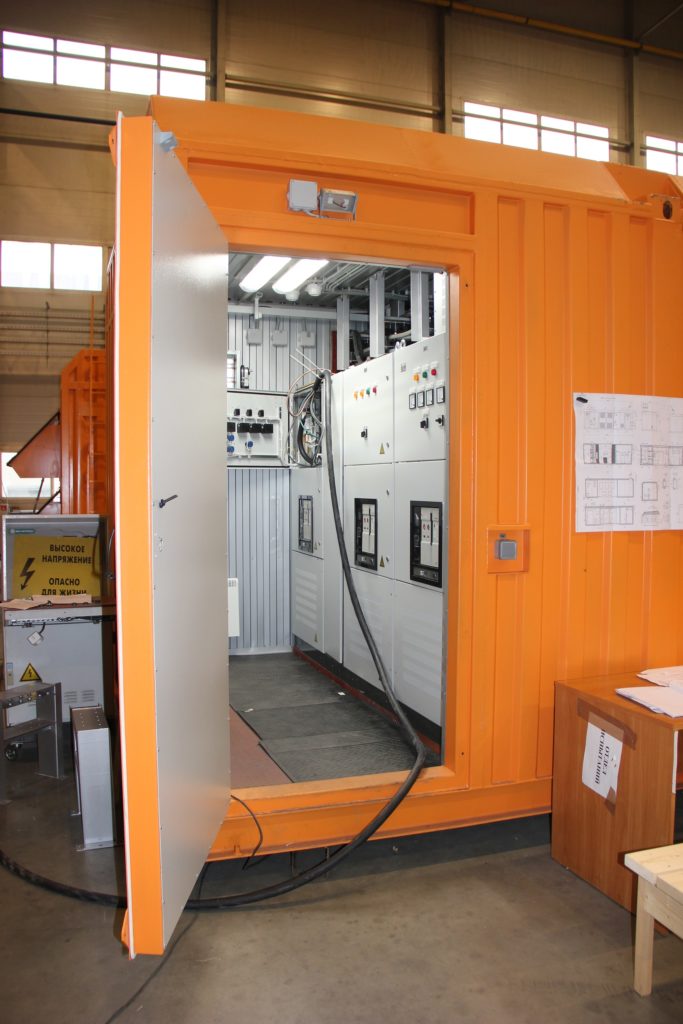

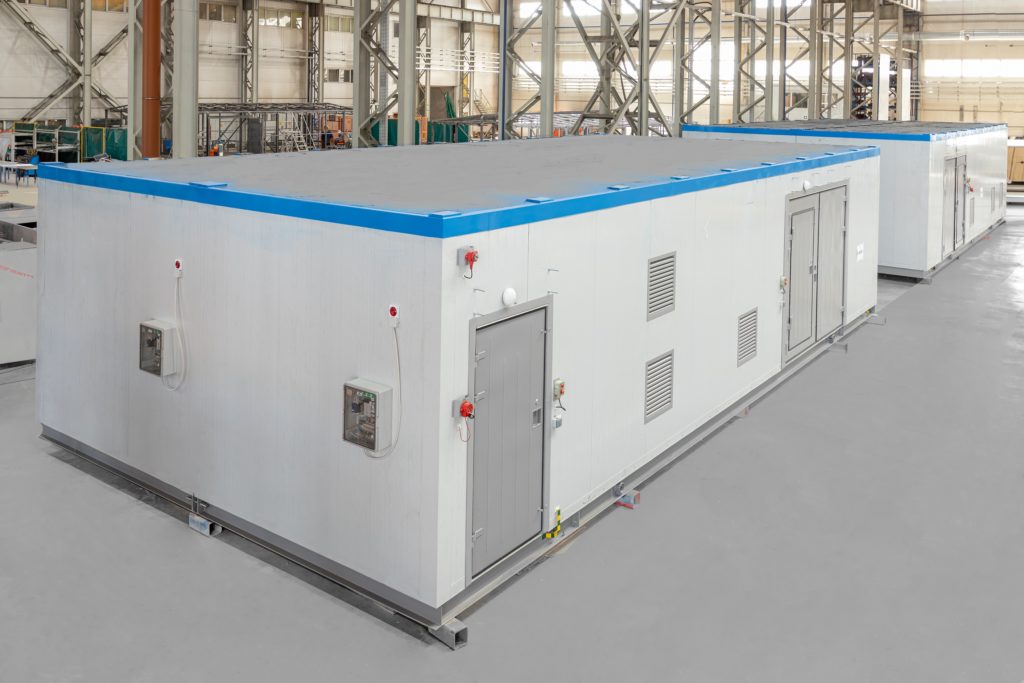

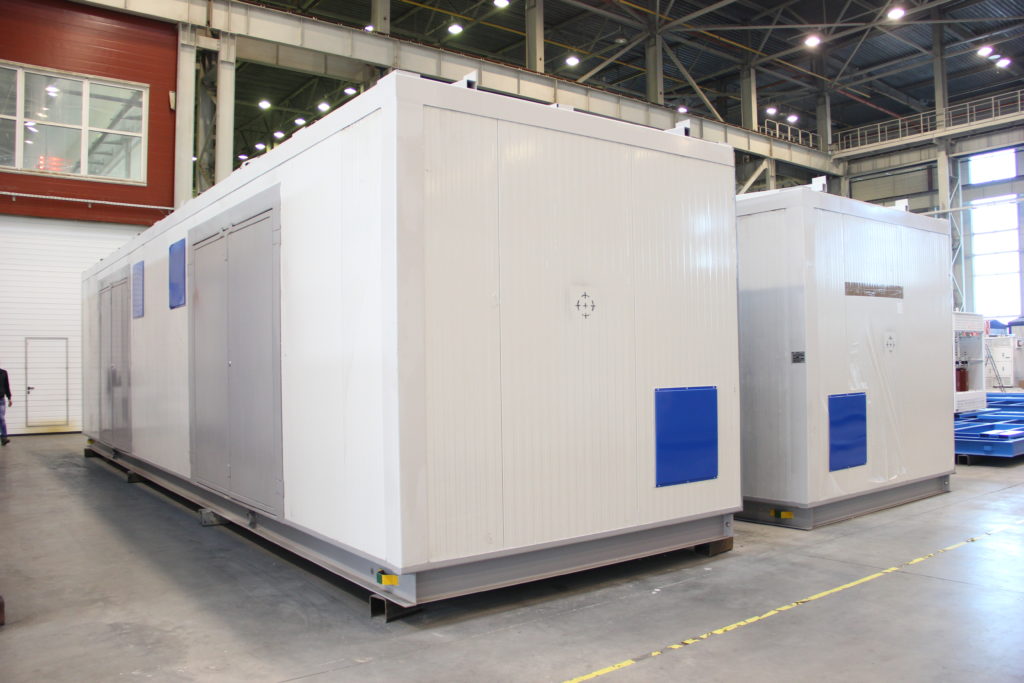

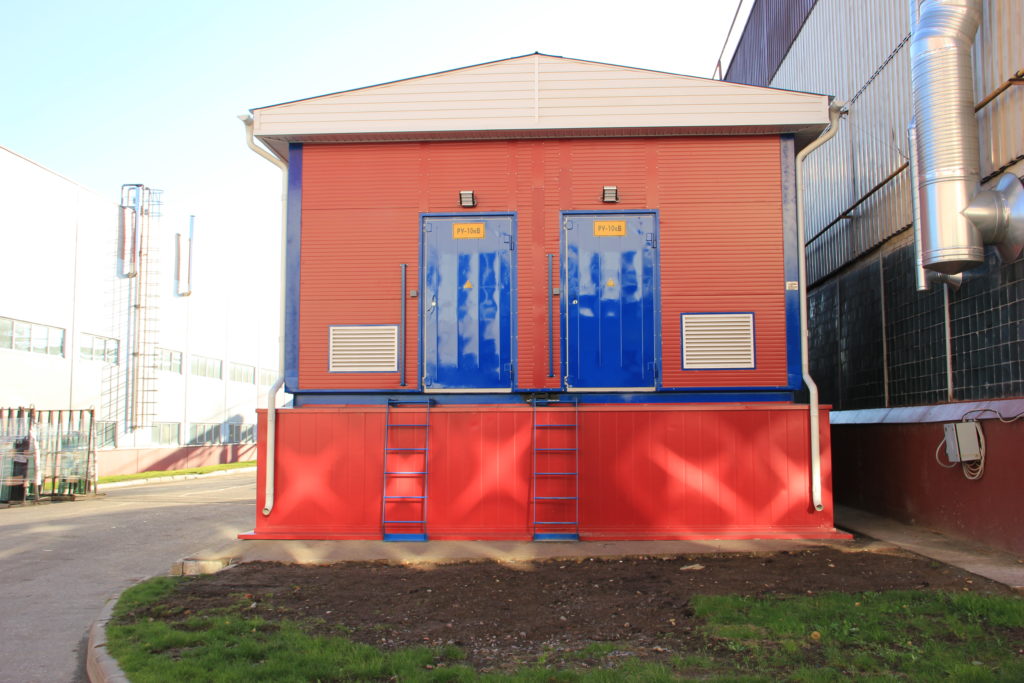

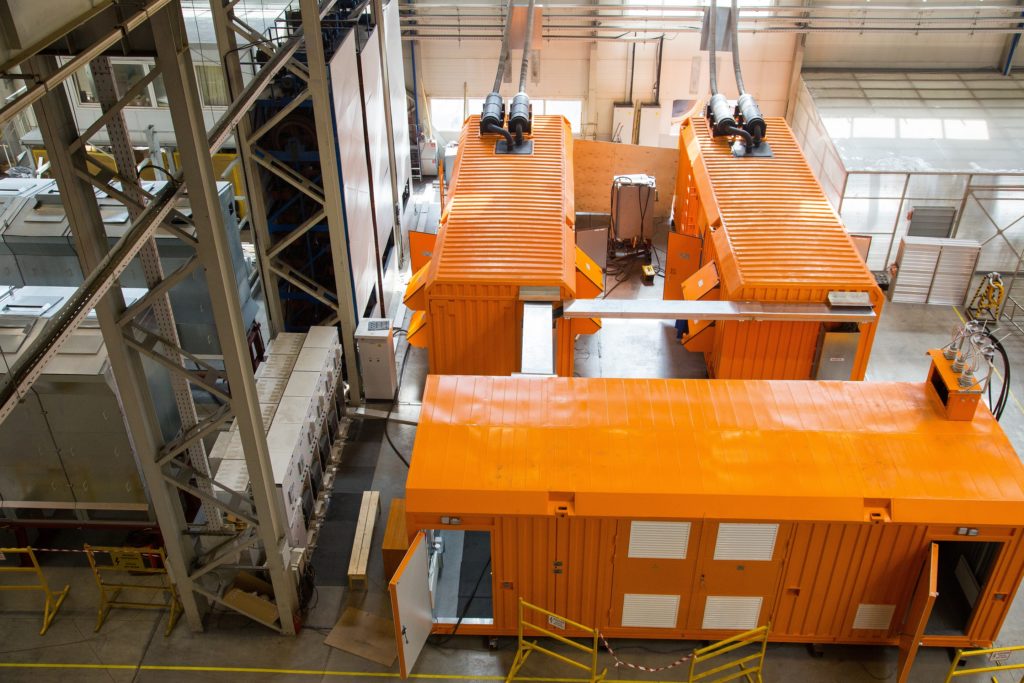

Блок-контейнер (БК) предназначен для защиты и обеспечения функционирования размещенного электрооборудования промышленного и коммунального назначения.

В том числе трансформаторных подстанций,  распределительных устройств, преобразователей частоты, дизель-генераторных установок и другого технологического оборудования.

Конструктивно-технические особенности:

Выпускаемые блок-контейнеры – блочно-модульные здания, объединенные в типоразмерный ряд, основные параметры и размеры которых приведены в ТУ 5363-016-71439231-2007.
Блок-контейнеры имеют в своей основе легкий и прочный несущий каркас из стального профиля и рамы основания, обшитый по стенам и потолку сэндвич-панелями с утеплителем из огнестойкого теплоизоляционного материала. Основание блок-контейнера утеплено легкими негорючими минеральными плитами, которые защищены рулонной пароизоляцией. Модульность и разборность конструкции позволяет выполнять монтаж на объекте заказчика в сжатые сроки, не прибегая к труду высоковалифицированных сборщиков, что дает возможность заказчику сэкономить на монтаже и быстрее ввести БК в эксплуатацию.

В зависимости от типа комплектности и назначения электрооборудования по желанию заказчика в каждом конкретном случае могут быть разработаны блок-контейнеры нестандартных размеров.

Климатическое исполнение блок-контейнера — УХЛ и ХЛ. Категория размещения — 1. Теплоизоляция блок-контейнера позволяет эксплуатировать контейнер при температуре внешней среды в диапазоне от –60 °С до 40 °С. Теплоизоляционный материал стен и потолка – минеральная вата либо пенополиизоцианурат (материал с высокими теплоизоляционными свойствами, является конструктивной составляющей сендвич-панелей). Теплоизоляционный наполнитель основания – минеральная вата. Двери – стальные вандалостойкие утепленные, размеры проема двери – 1х2,095 м. При необходимости блок-контейнер может быть укомплектован стальными утепленными двухстворчатыми воротами необходимых размеров.

Системы жизнеобеспечения:

• освещение,
• отопление,
• вентиляция/кондиционирование.

Системы отопления и вентиляции/кондиционирования взаимосвязаны, гибко настраиваются и работают по автоматическому многоступенчатому алгоритму. Предусмотрен также ручной режим управления системами отопления и вентиляции/кондиционирования. Таким образом обеспечивается оптимальный тепловой эксплуатационный режим. По желанию заказчика блок-контейнер может комплектоваться пожарной сигнализацией, охранной сигнализацией и средствами пожаротушения.

Преимущества блок-контейнера:

• высокая теплоизолирующая способность БК из сэндвич-панелей;
• относительно небольшая масса;
• возможность реализовать практически любое компоновочное решение;
• транспортные габариты.

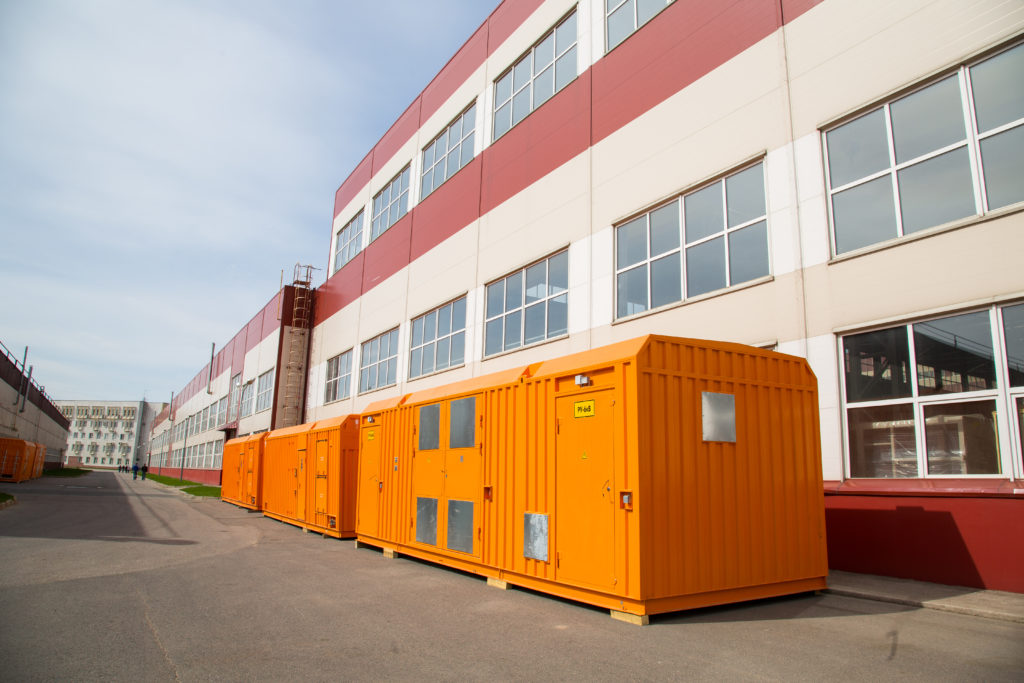

Дизельные автоматизированные электростанции мощностью до 2 МВт

Электростанции предназначены для использования в качестве резервного (аварийного) или основного источника электропитания.

Электростанции соответствуют:

• требованиям ГОСТ р 50783-95,
• ВРД 39-1.10-071-2003 «Правил технической эксплуатации электростанций собственных нужд объектов ПАО «Газпром».

Основное оборудование и компоновка:

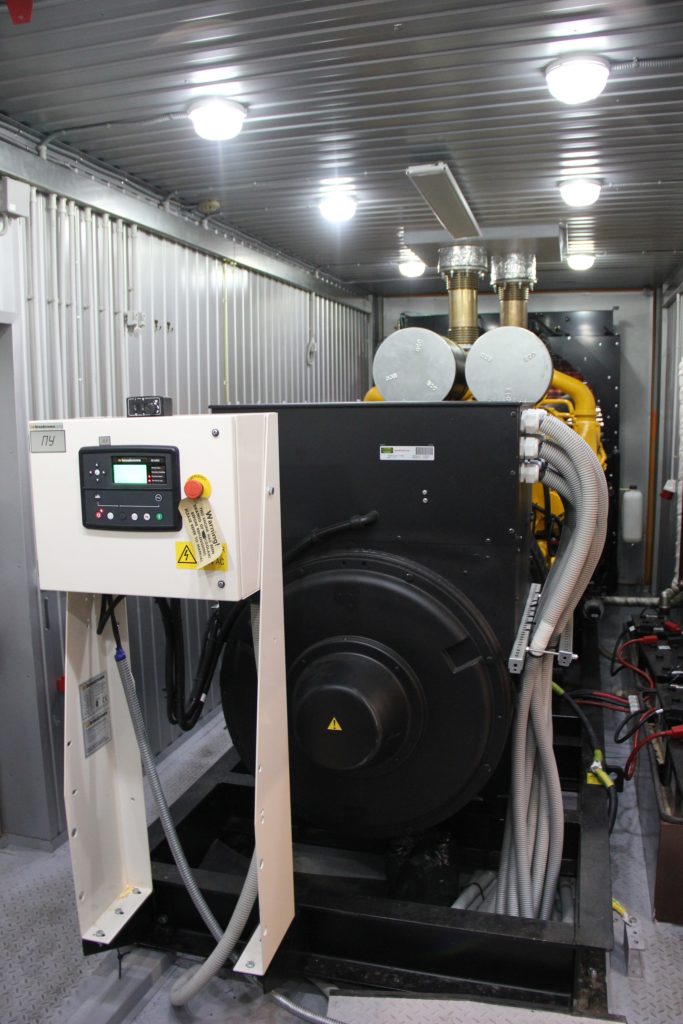

Дизель-генератор

Применяемый дизельный двигатель Cummins модели QSK23G3 пригоден для работы в тяжелых условиях эксплуатации при переменных нагрузках. Генератор низковольтный, бесконтактный, отличается повышенной надежностью при малом весе и габаритах. Возможна работа на сортах дизельного топлива с содержанием серы до 1% (по ГОСТ 305-82 содержание серы 0,2-0,5%).

Контейнер

Контейнер разделен на два отсека:

• агрегатный отсек, где расположены электроагрегат, расходный масляный бак, силовой щит и щит собственных нужд;
• топливный отсек, где расположен расходный топливный бак.

Монтаж и демонтаж электроагрегата осуществляется через съемную крышу контейнера.

Двери

Две двери в агрегатном отсеке, одна дверь в топливном отсеке.

Воздушные регулируемые клапаны

Клапаны управляются в автоматическом и ручном режиме и предназначены для воздухозабора и охлаждения дизель-генератора.

Глушитель

Устанавливается на крыше контейнера.

Отопление и вентиляция

Электрообогреватели и система принудительной вентиляции обеспечивают поддержание оптимальной температуры воздуха внутри контейнера. Тепловой режим задается автоматически от термостата либо вручную со щита собственных нужд.

Системы безопасности:

• системы охранно-пожарной сигнализации;
• автоматическая установка газового пожаротушения (СО2, хладон);
• конструкция и материалы контейнера отвечают требованиям пожарной безопасности;
• системы электробезопасности: ремонтное и аварийное освещение, защита от короткого замыкания во внешних цепях, изоляция и защитное заземление.

Комплект ЗИП для электростанции:

Стандартная комплектация предусматривает поставку диспетчерского пульта для управления станцией на расстоянии. Состав внешних устройств, длины соединительных и контрольных кабелей определяются особенностями расположения и подключения на объектах заказчика.

Технические параметры:

Сервисное обслуживание и регламентные работы:

Обеспечивается сервисное обслуживание, включая обучение и инструктаж персонала, поставку запчастей и проведение ремонтных работ. Для работ привлекаются специалисты ближайшего регионального центра и представительства. Регламентные работы, такие, как замена масла, охлаждающей жидкости, фильтров (масляных, топливных, воздушных, для охлаждающей жидкости), ремней вентилятора и генератора, может проводить персонал заказчика.

Частота проверки, очистки или замены элементов в основном определяется руководством по эксплуатации и техническому обслуживанию с учетом специфики эксплуатации.

Гарантии изготовителя

Гарантийный срок эксплуатации – 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента поставки.

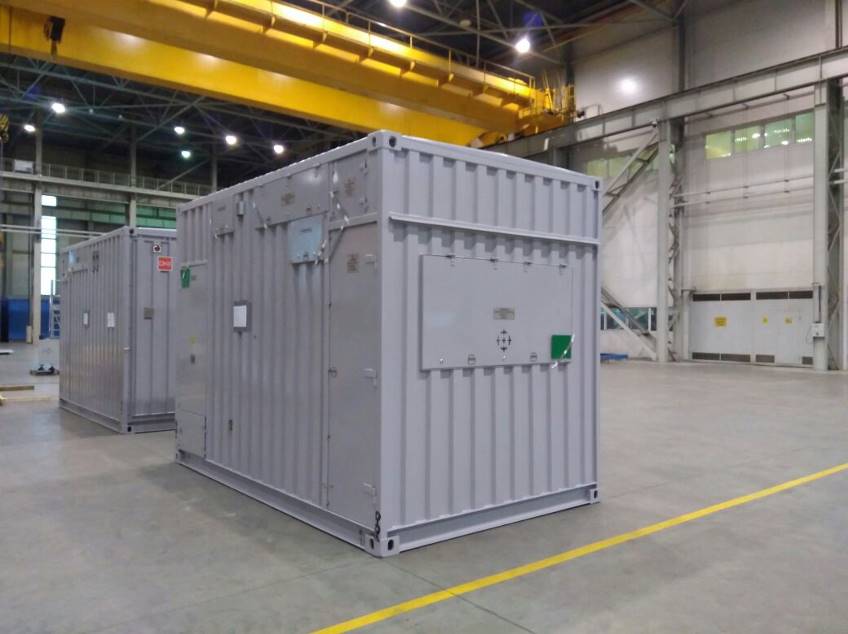

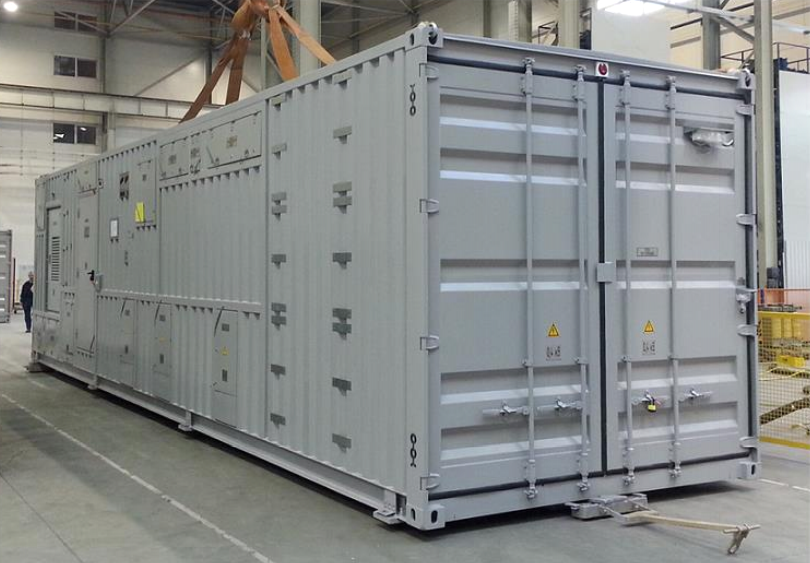

Комплектные низковольтные устройства комплектные тиристорные устройства для нефтяной промышленности в контейнерном исполнении (НКУ и КТУ)

НКУ и КТУ выполнено в виде теплоизолированного помещения-контейнера, внутри которого смонтировано все преобразовательное оборудование с системами управления, шкафы с коммутационной аппаратурой и другие устройства, входящие в состав НКУ или КТУ.

Конструкция контейнера имеет панель с разъемами, через которые подключаются все внешние кабели. Контейнер относится к категории мобильных зданий производственного вида по ГОСТ 25957. Контейнер изготовлен из негорючих строительных конструкций с учетом общих технических требований к мобильным зданиям по ГОСТ 22583 в форме объемного прямоугольного элемента полной заводской готовности с цельнометаллическим корпусом.

Несущий каркас контейнера – цельносварной, изготовленный из стального прокатного профиля с внешней обшивкой из металлического листа толщиной не менее 2 мм.

Качество сварных соединений соответствует ГОСТ 24.940.01-90.
