Комплекс водоочистной «Гейзер-ТМ» (ФГАОУ ВО НИ ТПУ, ТПУ, НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ, ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ)

Назначение:

Комплекс водоочистной «Гейзер-ТМ» предназначен для очистки подземных и поверхностных вод от механических примесей, железа (общего), марганца, фенола, поверхностно активных веществ (ПАВ), кремнекислот, ионов аммония, снижения жесткости, улучшения органолептических показателей (мутность, цветность, запах), снижения окисляемости, обеззараживания воды от различных микроорганизмов а также для доочистки воды в централизованных и нецентрализованных системах водоснабжения..

Комплекс предназначен для снабжения питьевой водой компаний с долевым участием ОАО «Газпром», различных организаций и учреждений, вахтовых поселков, населенных пунктов, предприятий ЖКХ, отдельных жилых домов.

Комплекс выпускается производительностью: 0,5; 1,0; 5,0; 10,0; 25,0 м3/ч и выше с кратностью 25 м3/ч по очищенной воде.

Основные преимущества комплексов «Гейзер ТМ»:

• Размеры контейнера позволяют перевозить комплекс «Гейзер ТМ» любыми видами транспорта, без дополнительных разрешений;
• Размещение контейнера на фундаменте из винтовых свай позволяет избежать проведения процедуры землеотвода;
• Контракт на поставку оборудования (готового изделия) позволяет исключить прохождение государственной экспертизы;
• Предлагаемая конструкция может быть установлена на любых грунтах;
• Единая технологическая схема и единый технический регламент обслуживания станции позволят экономить на ресурсах, требуемых для проведения работ.

Конструктивно технология очистки воды состоит из следующих технологических узлов:

1. Бак реактор с высокопроизводительной системой аэрации и озонирования воды;
   • В системе аэрации используются эжекторы производительностью до 1,5 м³;
   • В качестве окислителя используются озон или гипохлорит натрия.
2. Система фильтрации;
   • Состоит из фильтров с автоматическими клапанами управления;
   • Фильтры используются для удаления железа и марганца из воды, для умягчения воды, а также активированный уголь для улучшения органолептических характеристик воды.
   • Состав загрузок подбирается исходя из данных анализа исходной воды;
   • Настройки управляющих клапанов фильтров производятся с учетом состава исходной воды, объема потребления очищенной воды;
   • При необходимости используется обратный осмос для удаления специфических загрязнителей.
3. Резервуар чистой воды с системой обеззараживания воды ультрафиолетовой лампой;
   • Ультрафиолетовое обеззараживание воды осуществляется с использованием ультрафиолетового стерилизатора соответствующей производительности.
4. Шкаф управления и автоматики.

Технология очистки воды работает следующим образом:

Вода из подземного источника поступает в бак реактор через эжектор. Эжектор — это специальное устройство, в котором происходит смешивание воды из источника с большим объемом воздуха и озоном. При взаимодействии с кислородом воздуха и озоном в баке реакторе происходит процесс окисления растворенных в воде железа и марганца и образование нерастворимых соединений. Растворенные в воде газы, при прохождении через эжектор, также выделяются в атмосферу.

Таким образом, находясь в баке реакторе вода проходит следующие стадии очистки:

1. Из воды выделяются растворенные газы, что улучшает вкус и запах воды;
2. Растворенные в воде железо и марганец переходят в нерастворимые соединения, и становится возможным процесс фильтрации;
3. Для окисления железа и марганца используются озонирование или хлорирование воды (дозирование гипохлорита натрия). Окислители ускоряют процесс образования нерастворимых соединений железа и марганца.

Из бака реактора воды насосом подается на систему фильтрации. В фильтрах применяются загрузки, на которых осаждаются переведенные в нерастворимую форму железо и марганец, взвешенные вещества и пр. Для повышения степени очистки воды применяются несколько фильтров с разными загрузками, которые эффективно удаляют из воды соли тяжелых металлов, жесткость воды и растворенные в воде газы. Фильтр с активированным углем очищает воду от запаха, и осветляет воду.

Применяемая технология позволяет эффективно очистить воду от следующих загрязнений:

• Цветности
• Мутности
• Запаха
• Перманганатной окисляемости
• Жесткости
• Железа
• Марганца
• Провести бактерицидную обработку воды

После прохождения через фильтры воды поступает в резервуар чистой воды. В резервуаре чистой воды предусмотрена непрерывная циркуляция воды через систему ультрафиолетового обеззараживания.

Из резервуара чистой воды, вода поступает потребителю.

Разработчик и производитель водоочистных установок – Национальный исследовательский Томский политехнический университет.

Документы:

• Сертификат Интергазсерт № РОСС RU.31570.04ОГН0
• ТУ-4859-051-02069303-2015

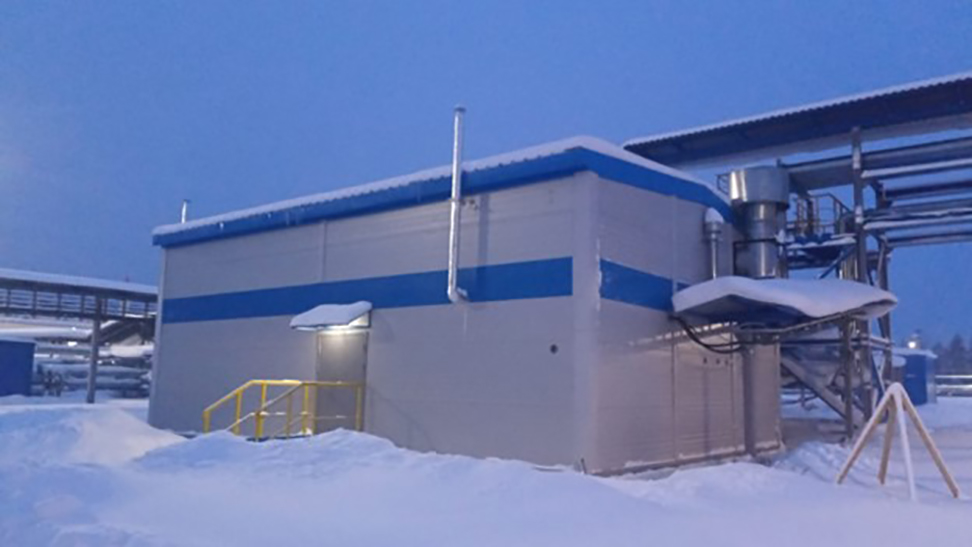

Фото 1: «Гейзер-ТМ», Блок бокс:

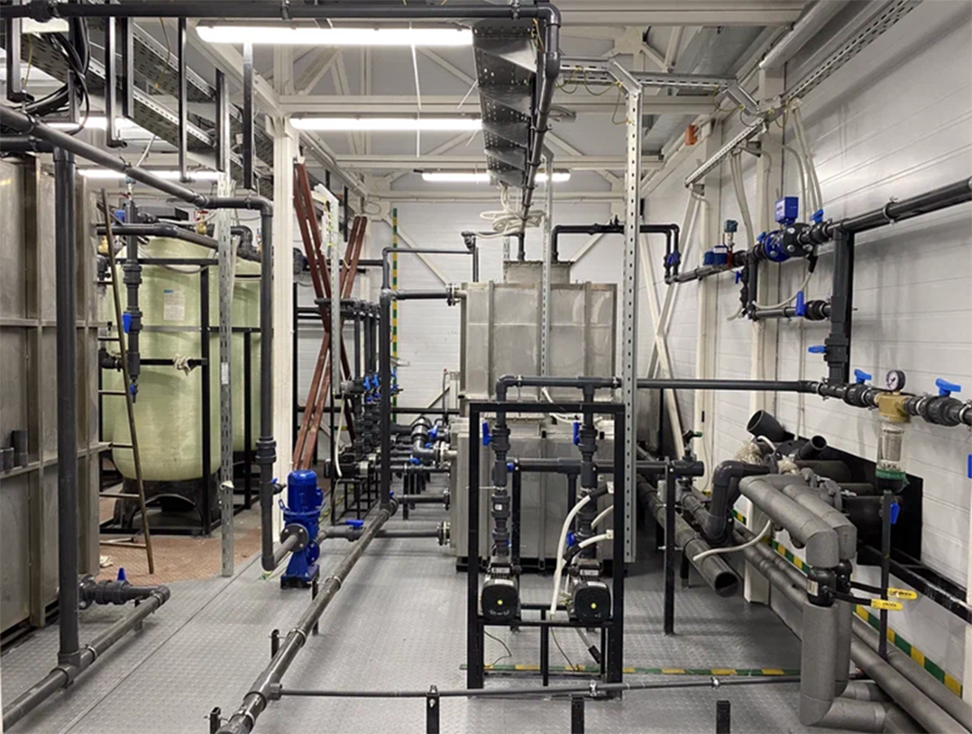

Фото 2: «Гейзер-ТМ», Узел ввода воды, бак реактор:

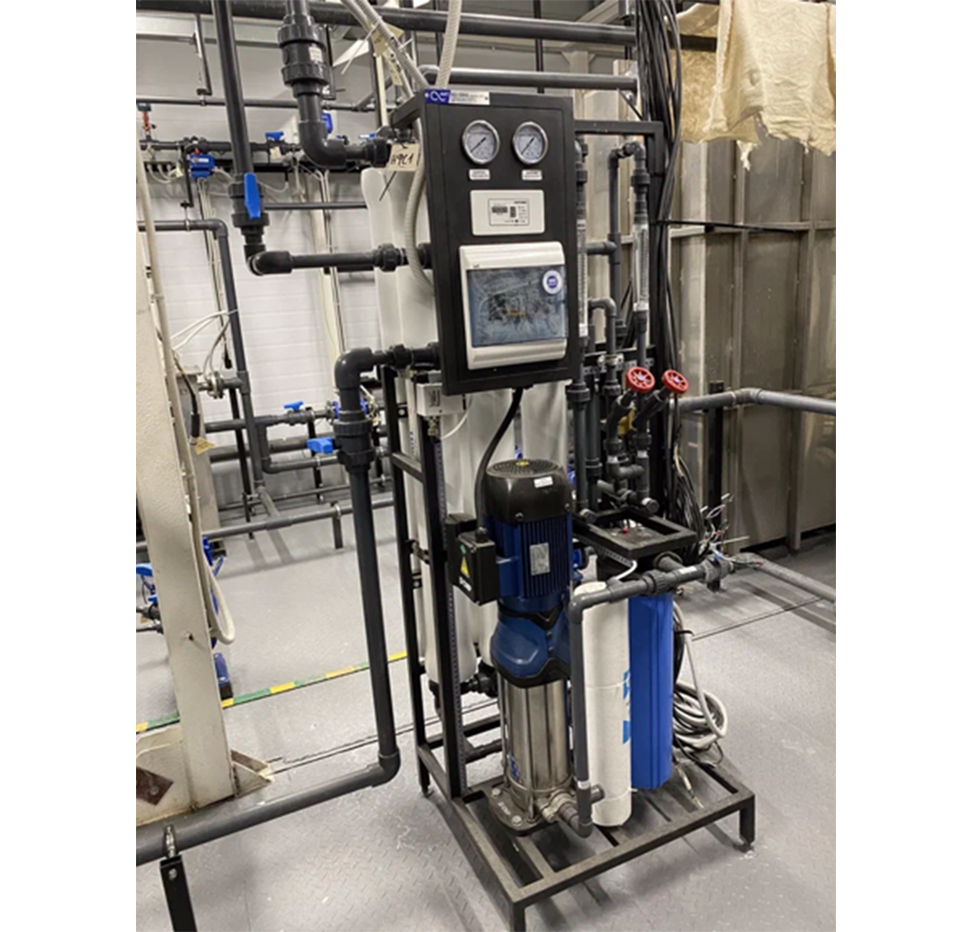

Фото 3: Гейзер-ТМ, Система обратного осмоса:

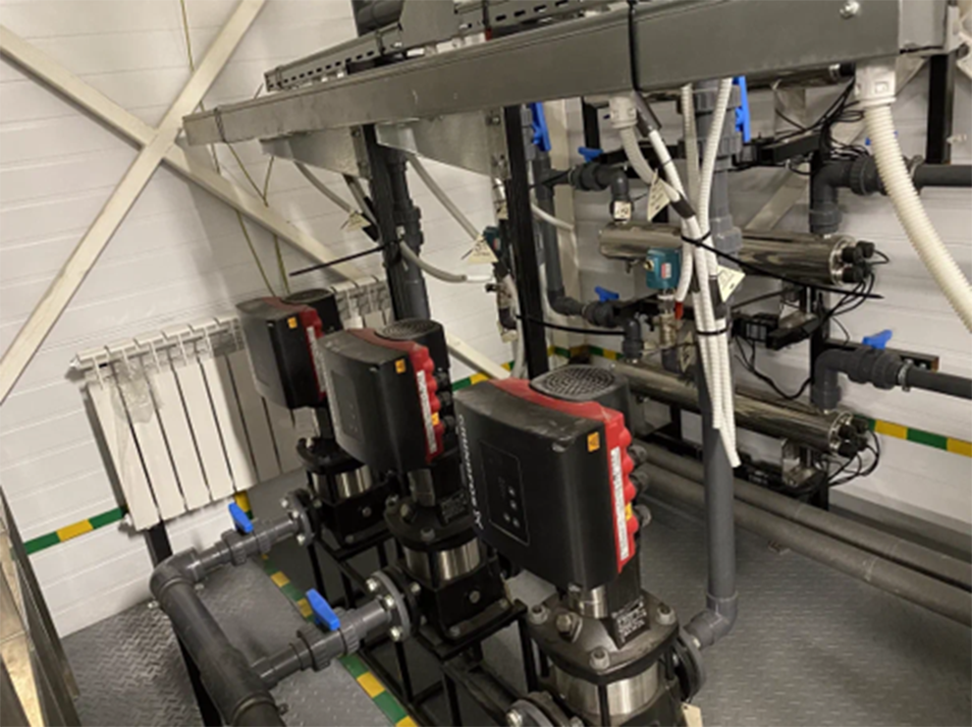

Фото 4: Гейзер-ТМ, система Обеззараживания и станция второго подъема:

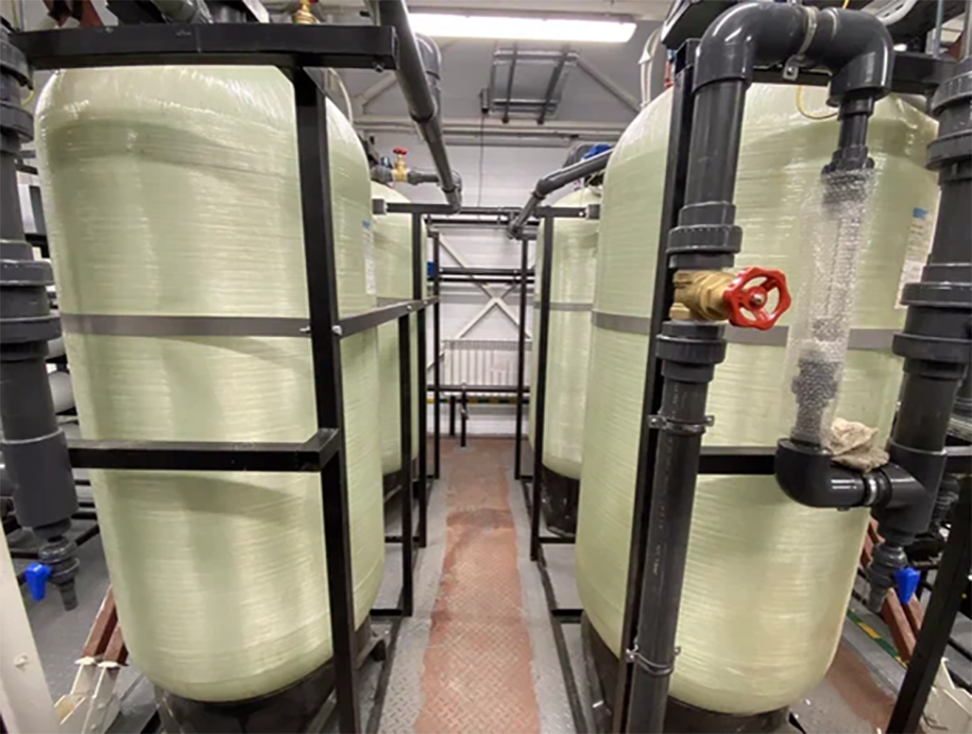

Фото 5: Гейзер ТМ, система фильтрации:
