Программно-технический комплекс СПУРТ-Р по ТУ 42 5250-002-17294661-2015 (АО "АТЛАНТИКТРАНСГАЗСИСТЕМА" АО "АТГС")

Программный комплекс (ПК) «СПУРТ-Р» предназначен для создания многоуровневых распределенных систем оперативно-диспетчерского управления (СОДУ), обеспечивающих непрерывный автоматизированный контроль и управление технологическими и производственными процессами, а также предоставление диспетчерскому (сменному) и производственному персоналу предметно- и объектно-ориентированной информации для принятия эффективных, своевременных и обоснованных решений по управлению этими процессами.

Структура и основные функции комплекса:

СПУРТ-Р состоит из следующих функциональных модулей:

1. Подсистема контроля и управления реального времени предназначена для оперативного контроля показателей хода технологического процесса, оперативного управления и регулирования в режиме реального времени.
2. Подсистема глубокого архива и предоставления данных через интранет (ПГА/ИНТ), предназначена для ведения архива параметров технологического процесса (ТП) в формате реляционной базы данных, их статистического анализа, а также для предоставления информации о ходе ТП администрации и производственным службам предприятия в виде текущих и архивных значений параметров (ODBC-интерфейс), и в виде видеокадров, трендов и списков событий (web-интерфейс).
3. Крановый журнал, обеспечивает сбор, хранение и просмотр информации о переключениях запорной арматуры, в том числе информации ручного ввода. Крановый журнал является расширением ПГА/ИНТ и функционирует совместно с ней.
4. Подсистема выявления нестандартных ситуаций (ПВНС) предназначена для комплексного анализа значений технологических параметров на допустимость и непротиворечивость. ПВНС позволяет выявить неявные ошибки информационных обменов, технологических расчетов, отказы оборудования КИПиА на начальной стадии и таким образом повысить достоверность данных в системе. ПВНС использует информацию о текущих значениях технологических параметров из ПГА/ИНТ. Подсистема выявления нестандартных ситуаций может использоваться самостоятельно, при этом в качестве источника текущих значений параметров может выступать любая БД, имеющая ODBC-интерфейс.
5. Автоматизированная система оперативно-диспетчерского управления (АСОДУ)предназначена для решения задач диспетчерского управления газотранспортным предприятием путем:
   • ведения оперативно-диспетчерского журнала (ОДЖ) для контроля режимной (2-часовой) и суточной информации о состоянии технологического объекта;
   • планирования и фактического учета поставок газа потребителям, расхода газа на собственные и производственно-экономические нужды;
   • сведения баланса (поступления и распределения) газа по статьям расхода, формирования и печати отчетно-учетных документов;
   • информационного обмена со смежными и вышестоящими системами, в том числе существующими программными комплексами моделирования и паспортизации Пользователя.
6. Программный комплекс «Калькулятор диспетчера» предназначен для проведения технологических расчетов специалистами газотранспортных и газодобывающих предприятий. Состав и алгоритмы расчетов приведены во «Временном порядке расчета расхода природного газа на собственные технологические нужды и технологически неизбежные потери газа при его транспортировке по магистральным газопроводам ОАО «Газпром» выпуска 2014 г. ПК «Калькулятор диспетчера» использует нормативно-справочную информацию подсистемы АСОДУ.
7. Система обмена диспетчерскими сообщениями (СОДС) обеспечивает обмен оперативными текстовыми сообщениями между сменным персоналом производственно-диспетчерской службы предприятия. Система обмена диспетчерскими сообщениями включает средства формирования, отправки, получения, сохранения в архиве и просмотра диспетчерских сообщений

Структура ПК «СПУРТ-Р», информационные обмены между компонентами комплекса приведены на Рис. 1.

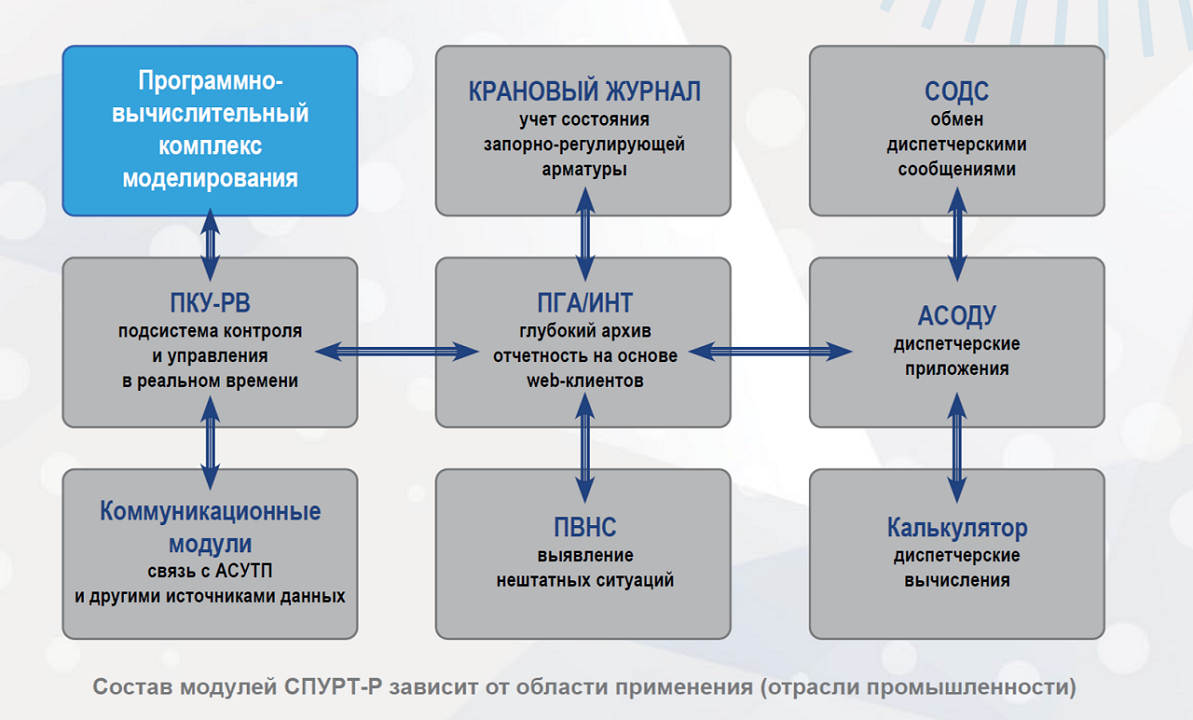

Рис. 1 Структура ПК «СПУРТ-Р»

Компоненты ПК «СПУРТ-Р» могут функционировать на одном или нескольких вычислительных узлах. Они связываются друг с другом посредством локальной или глобальной вычислительной сети на основе стека протоколов TCP/IP. Обеспечивается возможность как горизонтального, так и вертикального (в многоуровневых системах) обмена информацией между компонентами СПУРТ-Р. Обобщенная структура двухуровневой СОДУ на базе ПК «СПУРТ-Р» (как пример реализации) приведена на Рис. 2.

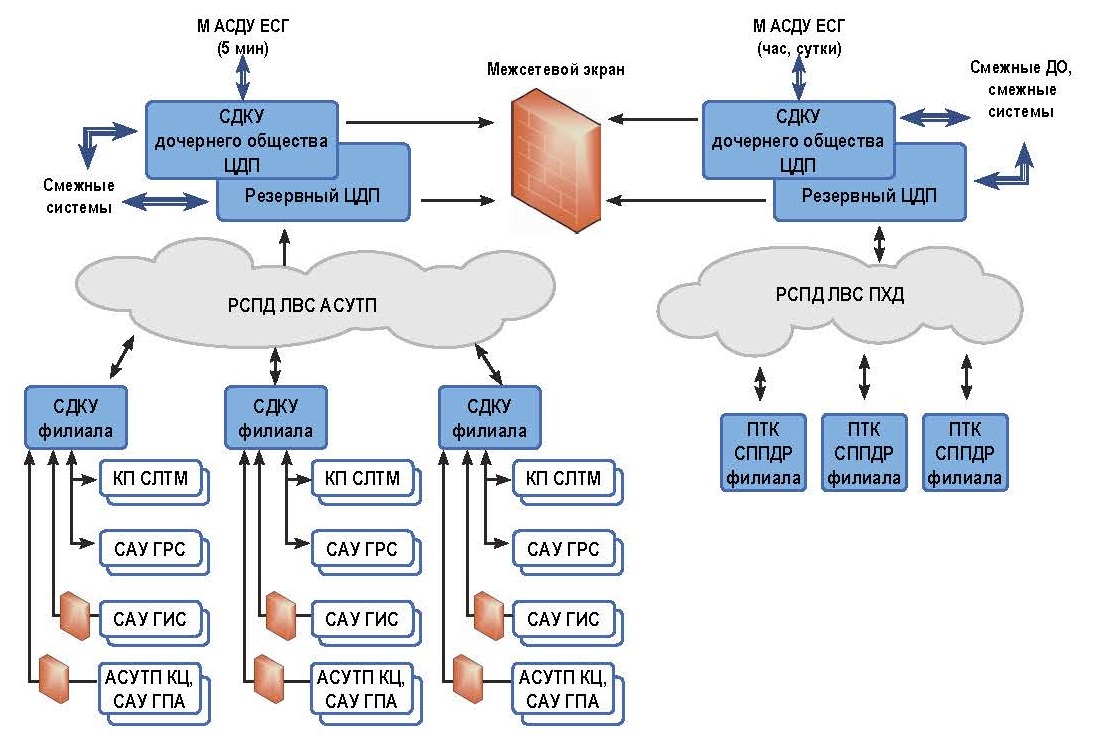

Рис. 2 Обобщенная структурная схема двухуровневой СОДУ на базе ПК «СПУРТ-Р»

Типовая структурная схема комплекса технических средств двухуровневой Системы оперативно-диспетчерского управления на базе ПК «СПУРТ-Р» приведена на Рис. 3.

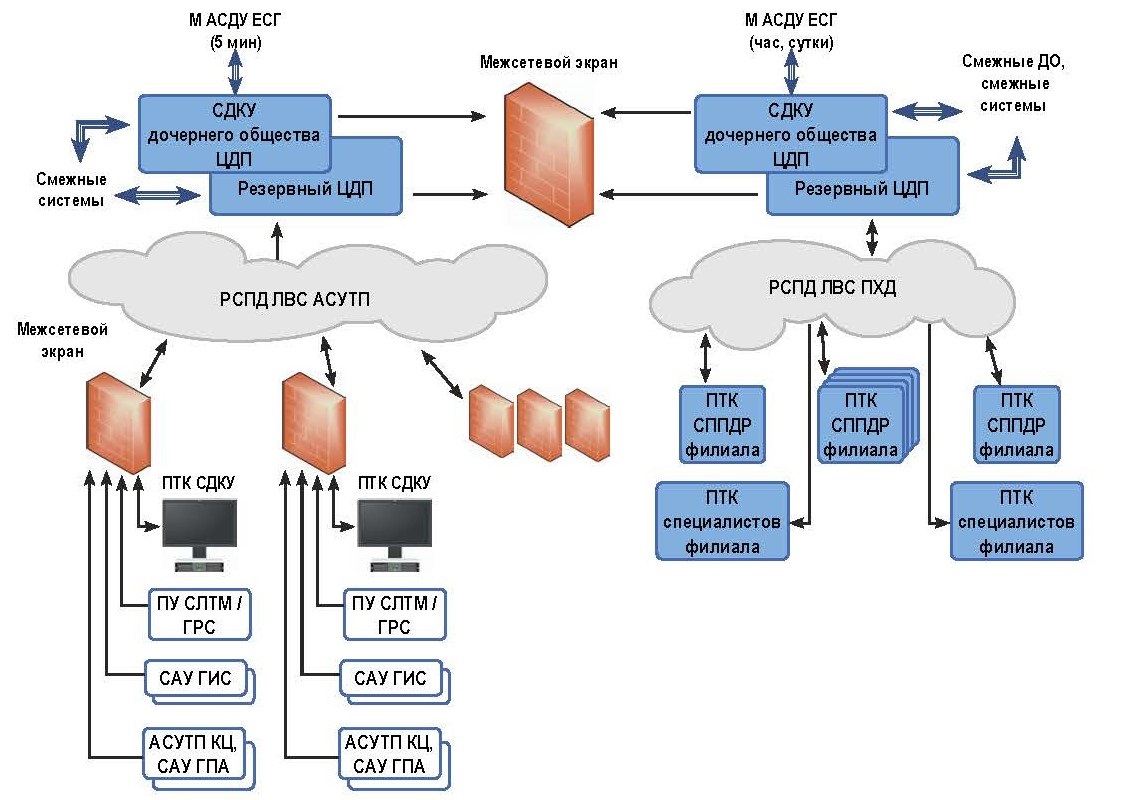

Рис. 3 Типовая структурная схема СОДУ на базе ПК «СПУРТ-Р»

Более подробно функции ПК «СПУРТ-Р» в целом и составляющих его модулей приведены в Описании программного обеспечения АТГС.425250.002.ПА.

Программные модули (комплексы) из состава ПК «СПУРТ-Р» имеют свидетельства о государственной регистрации программ для ЭВМ:

• Программный комплекс «Система программного управления режимами трубопроводов (СПУРТ)»: свидетельство № 2013617613;
• ПТК СПУРТ. Подсистема информационных обменов. Модули обмена по протоколам ОРС, Modbus, SNMP, Rtap2Rtap: свидетельство >№ 2009611239;
• Программный комплекс «Автоматизированная система оперативного диспетчерского управления (АСОДУ)»: свидетельство № 2009611863;
• Программный комплекс «Калькулятор диспетчера»: свидетельство № 2013617614;
• Программный комплекс «Подсистема выявления нестандартных ситуаций (ПВНС)»: свидетельство № 2015660723;
• Программный комплекс «СПУРТ-Р»: свидетельство № 2016660537.

Для получения дополнительных материалов по ПК «СПУРТ-Р» (доступа к демо-версии ПО, документации и т.п.) необходимо направить запрос в АО «АтлантикТрансгазСистема» по электронной почте atgs@atgs.ru.

На основе ПК «СПУРТ-Р» разработан программно-технический комплекс (ПТК) «СПУРТ-Р» с применением программно-технических средств производства Российской Федерации и стран с минимальными санкционными рисками. ПТК «СПУРТ-Р» выпускается в соответствии с Техническими условиями ТУ 42 5250-002-17294661-2015, имеет сертификат соответствия ТР ТС № TC RU C- RU. AB24. B.03425, сертификат соответствия в системе добровольной сертификации Газпромсерт № ГО00. RU.1348. H00322.

Для заказа Диспетчерского пункта «СПУРТ-Р» необходимо заполнить опросный лист (Приложение А к Техническим условиям на ПТК «СПУРТ-Р») и направить запрос в АО «АтлантикТрансгазСистема» по электронной почте atgs@atgs.ru.
