Система телемеханики СТН-3000-Р по ТУ 42 5270-002-17294661-2014 (АО "АТЛАНТИКТРАНСГАЗСИСТЕМА" АО "АТГС")

СТН-3000/СТН-3000-Р производства АО «АтлантикТрансгазСистема» (АО «АТГС») является современной системой, предназначенной для автоматизированного управления распределенными технологическими объектами. Прежде всего, это объекты трубопроводного транспорта, добычи, хранения и распределения природного газа, нефти и нефтепродуктов. СТН-3000/СТН-3000-Р в настоящее время получила наибольшую известность на добывающих и транспортных предприятиях  ОАО «Газпром», где она широко используется для автоматизации газопроводов, газораспределительных (ГРС) и газоизмерительных (ГИС) станций, кустов газовых скважин и станций подземного хранения газа (СПХГ). Сейчас на территории России работает более 2800 контролируемых пунктов СТН-3000/СТН-3000-Р. Многолетний опыт эксплуатации показал их высокую надежность.

В течение ряда последних лет АО «АТГС» активно занималось импортозамещением в своих системах, в результате этого, сейчас система телемеханики выпускается практически полностью на российских компонентах и имеет название «СТН-3000-Р».

СТН-3000-Р представляет собой многоуровневую иерархическую распределенную систему, структура которой определяется структурой объекта управления.

Система телемеханики СТН-3000

Решения АТГС интегрируют КП телемеханики линейной части, ЭХЗ и САУ ГРС в единую систему с единым каналом передачи данных и единым «входом» в АСУТП Заказчика. Данный подход позволяет применять единую систему связи, единый концентратор и единый АРМ телемеханики, что существенно экономит затраты на реализацию и упрощает и сопровождение системы.

КП телемеханики, оснащенный мощным контроллером, обладает высокой функциональностью, надежен в работе и характеризуется низким энергопотреблением. Как система в целом, так и её компоненты обладают модульной структурой, созданные с их применением системы легко расширяемы (без останова контроля над объектом и без потери разработанных ранее приложений).

В состав системы СТН-3000-Р входит полный набор технических средств для автоматизации территориально распределенных технологических объектов.

Основными структурными единицами являются:

• Контролируемый пункт (КП) телемеханики.
• Пункт управления (ПУ).
• Комплект средств связи.
• Контрольно-измерительные приборы (датчики, вычислители расхода, исполнительные устройства).

В зависимости от характера объекта автоматизации в СТН-3000-Р имеются следующие модификации КП телемеханики:

• КП телемеханики линейной части трубопровода;
• КП телемеханики станций катодной защиты (СКЗ);
• КП телемеханики кустов скважин;
• КП САУ газораспределительной станции;
• САУ газоизмерительной станции;
• САУ насосных и компрессорных станций.

Функции, выполняемые контролируемыми пунктами, постоянно расширяются. Стандартный контролируемый пункт СТН-3000-Р в дополнение к «классическим» функциям системы телемеханики обеспечивает управление технологическим оборудованием по сложным алгоритмам, регулирование технологическим оборудованием, в том числе ПИД-регулирование, управление системой коррозионной защиты трубопровода, охранную сигнализацию объекта глубокую самодиагностику, ведение архивов событий и многое другое.

В последнее время разработаны и внедрены КП телемеханики  с возобновляемыми источниками энергоснабжения (ВИЭ), позволяющие существенно сэкономить капитальные и эксплуатационные затраты из-за отсутствия необходимости прокладки линий электроснабжения и отвода земель. В рамках системы телемеханики реализованы функции покадрового видеонаблюдения на КП телемеханики, блоки обработки информации для узлов коммерческого расхода газа, электронные автоматы аварийного закрытия крана, системы оптимизации режимов работы газовых скважин, в том числе малодебитных. (Подробные описания реализации таких КП приведены в отдельных буклетах.)

КП СТН-3000-Р с ВИЭ

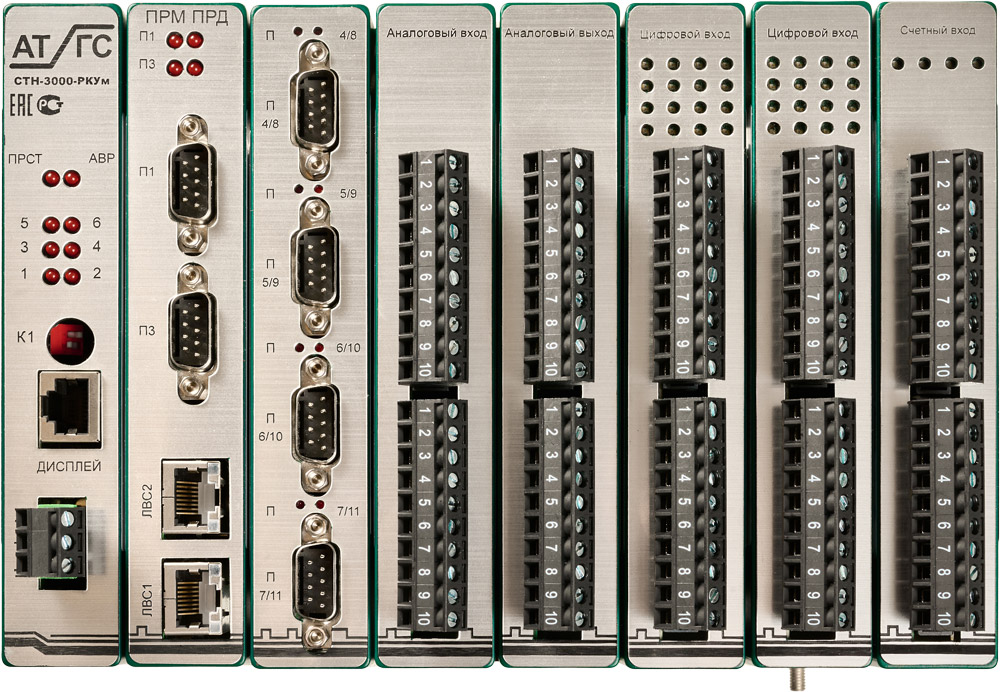

В СТН-3000-Р применяется программируемый логический контроллер (ПЛК) СТН-3000-РКУ собственного производства, обладающий большими функциональными и коммуникационными возможностями, рабочий диапазон температур от -50С до + 70С без отопления или кондиционирования.

На ПЛК СТН-3000-РКУ получены сертификаты соответствия требованиям ТР Таможенного союза и свидетельства об утверждении типа средств измерений, а также сертификат в СДС в области пожарной безопасности и свидетельство о типовом одобрении Морского регистра судоходства.

Уровни диспетчерского управления реализуются на базе разработанного АТГС программно-технического комплекса СПУРТ-Р (Система Программного Управления Режимами Трубопроводов), широко используемого в ПАО «Газпром».
