Низковольтное оборудование (АО "ЗАВОД ЭЛЕКТРОПУЛЬТ")

АО "ЗАВОД ЭЛЕКТРОПУЛЬТ"
Энергетика -> Электротехническое оборудование
Энергетика

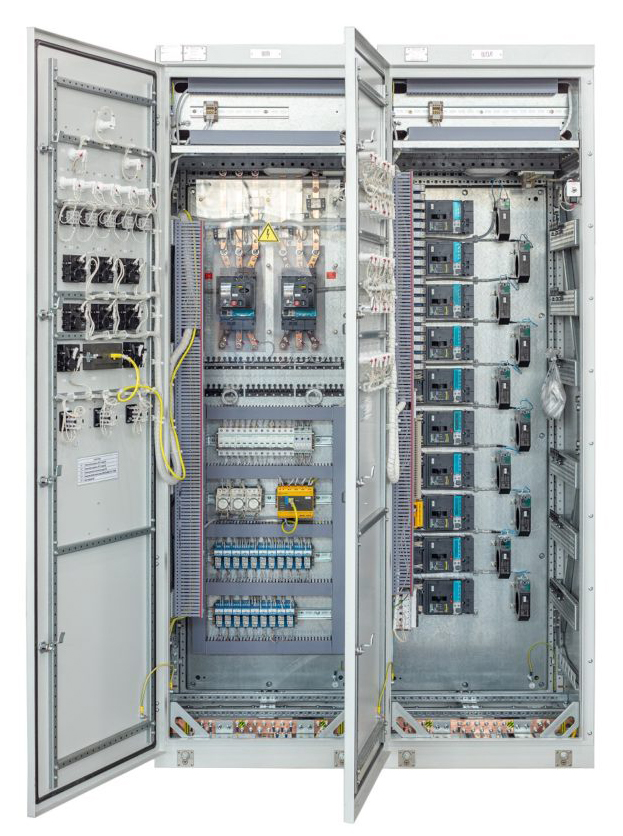

Низковольтные комплектные устройства управления и распределения (НКУ)
Низковольтные комплектные устройства предназначены для управления, автоматики, защиты, сигнализации, приема и распределения электрической энергии электрических станций, подстанций и других энергетических объектов.
НКУ управления и распределения изготавливаются типовые, а также по индивидуальным заказам. Изделия НКУ изготавливаются в соответствии с ТУ 3433-003-71439231-2005.
Конструктивно-технические особенности:
Конструктивно НКУ управления и распределения выполняются в виде открытых панелей, шкафов, пультов и ящиков. В зависимости от функционального назначения панели и шкафы формируются в щиты: блочный щит управления, щиты релейной защиты и автоматики.
Вид климатического исполнения НКУ:
- для внутригосударственных и экспортных поставок в страны с умеренным климатом – У3 или О4;
- для поставок в страны с тропическим климатом – О4.2.
По согласованию с Заказчиком НКУ могут изготавливаться следующих климатических исполнений: У2, У3, УхЛ4, О4, Т2, Т3, М4 по гОСТ 15150, гОСТ 15543.1.
Другие виды исполнения НКУ:
- НКУ, поставляемые на АЭС, могут изготавливаться для использования в системах класса безопасности 2, 3 и 4 по классификации НП-001.
- Конструкции НКУ управления имеют стойкость к сейсмическим воздействиям интенсивностью до 9 баллов (МРЗ) по шкале MSK-64 при установке на высоте 30 м над нулевой отметкой – по ГОСТ 17516.1.
- В зависимости от места установки и характеристики окружающей среды НКУ изготавливают со степенью защиты IP00, IP20, IP30, IP40, IP21, IP31, IP41, IP23, IP33, IP34, IP54 в соответствии с ГОСТ 14254. Конкретную степень защиты указывают при заказе.
- НКУ, поставляемые в рамках государственного оборонного заказа должны изготавливаться с учетом стойкости к сейсмоударному воздействию с длительностью полуволн 30–50 мс и амплитудой ускорения 200 м/с2 (20g), группа исполнения аппаратуры по техническому заданию Заказчика.
Основные параметры НКУ
Наименование параметра | Значение параметра |
Величина номинального тока главной цепи НКУ | до 3150 А |
Номинальное напряжение главной цепи НКУ: | |
• для внутригосударственных поставок: | |
переменного тока частотой 50 Гц; | 230, 400, 690 В |
постоянного тока | 110, 220, 440 В |
• для поставок на экспорт, в страны с умеренным тропическим климатом: | |
переменного тока частотой 50 Гц; | 220, 380, 400, 415, 550, 690 В |
переменного тока частотой 60 Гц; | 115, 230, 400, 415, 440 В |
постоянного тока. | 110, 220, 440 В |
Номинальное напряжение вспомогательных цепей НКУ: | |
• для внутригосударственных поставок: | |
переменного тока частотой 50 Гц | 24, 42, 100, 110, 173, 230, 400 В |
постоянного тока | 24, 42, 48, 60, 110, 220, 440 |
• для поставок на экспорт, в страны с умеренным тропическим климатом: | |
переменного тока частотой 50 Гц; | 24, 42, 100, 110, 173, 220, 230, 240, 380, 400, 415 В |
переменного тока частотой 60 Гц; | 24, 42, 100, 110, 115, 173, 220, 230, 240, 380,400, 415, 440 В |
постоянного тока. | 24, 42, 48, 60, 110, 220, 440 В |
Примечание: По согласованию с заказчиком предприятие-изготовитель изготавливает НКУ на напряжение и частоту, отличные от указанных, в том числе на напряжение 1140 В переменного тока и 1200 В постоянного тока.
К НКУ относятся:
- распределительные устройства низкого напряжения РУНН;
- Панели управления специальные (ПС-5, ПС-6, ПС-7, ПС-8) с панелями технологических мнемосхем (ПТМ);

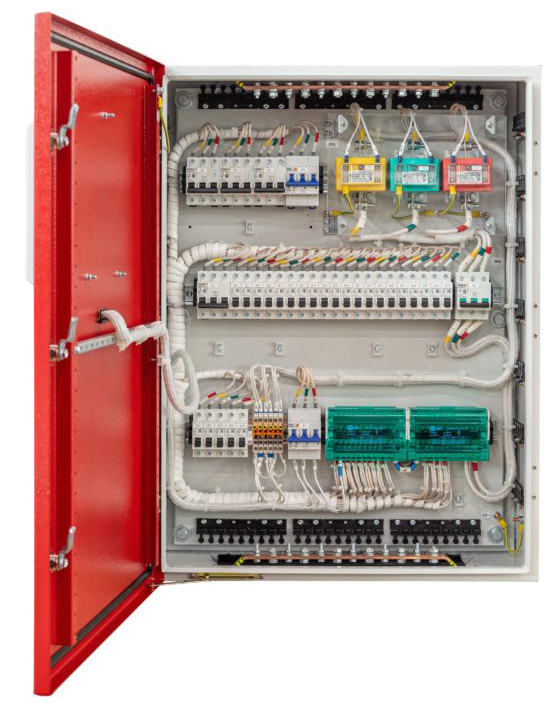

- шкафы;

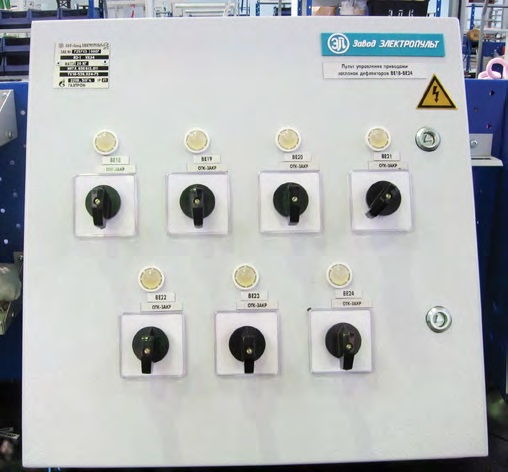

- пульты;
- пункты распределительные ПР;

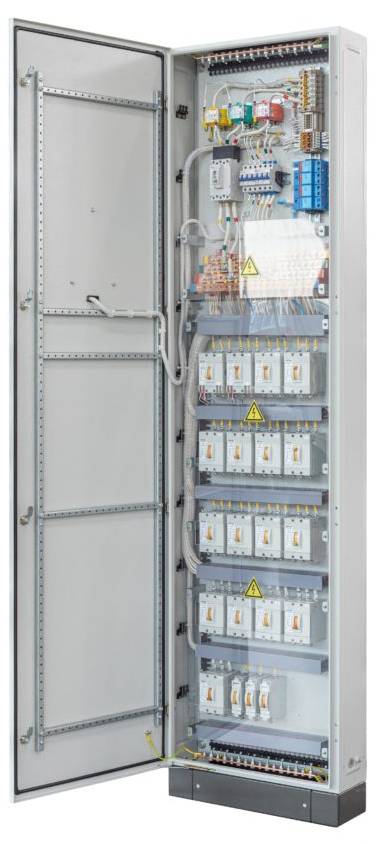

- шкафы распределения электроэнергии ШРЭ;
- распределительные шкафы управления электродвигателями запорной и регулирующей арматуры РТЗО, РШЗА;
- щиты станций управления ЩСУ;

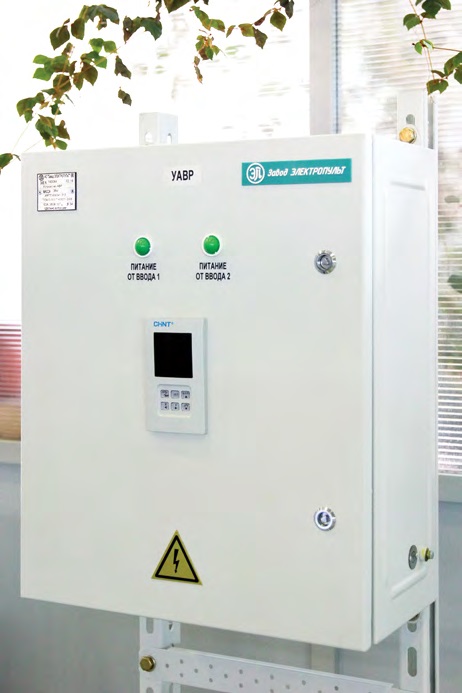

- шкафы ввода с АВР;
- вводно-распределительные устройства ВРУ;
- шкафы и ящики энергетические ШЭ; ШЭ 1400; ЯЭ; ЯЭ1400;
- шкафы управления разъединителем ШУР1, ШУР2;
- шкафы питания трансформатора термообработки ШТО-1, ШТО-2;
- шкафы защиты шин ШЗШ;
- шкафы обогрева выключателей ШОВ;
- ящики с понижающим трансформатором ЯТП-0,25;
- ящики управления электроприводами Я5000;
- блоки электроприводов задвижек БЭЗ;

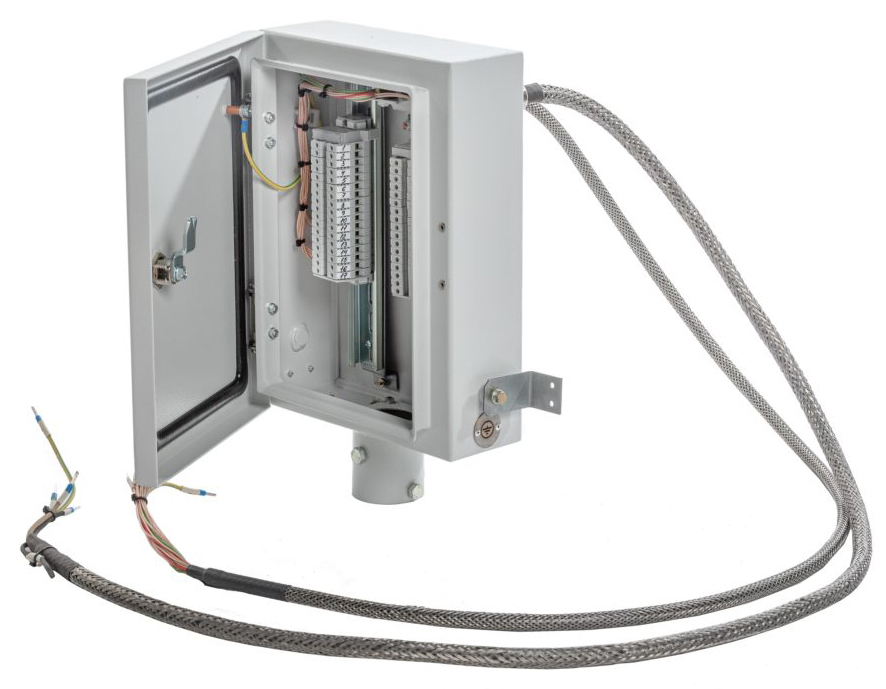

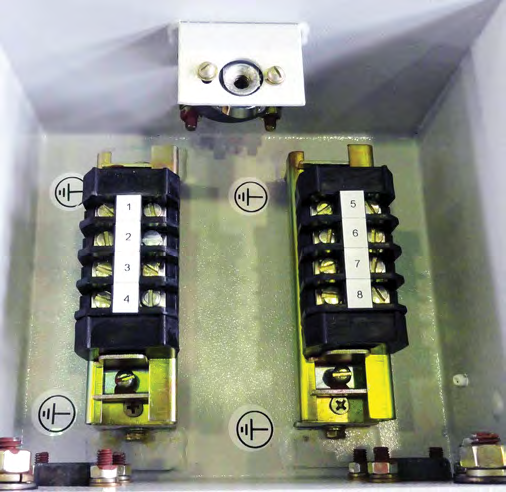

- коробки зажимов КЗ;
- шкафы и ящики зажимов ШЗВ, ЯЗ;
- ящики ЯВЗ, ЯВЗШ, ЯУ, ЯВШ, ЯВШЗ, ШЗН, ШПВ, ЯВП;
- щитки освещения ОЩВ;
- ящики управления освещением ЯУО.
Каждый вид продукции имеет сертификат соответствия.

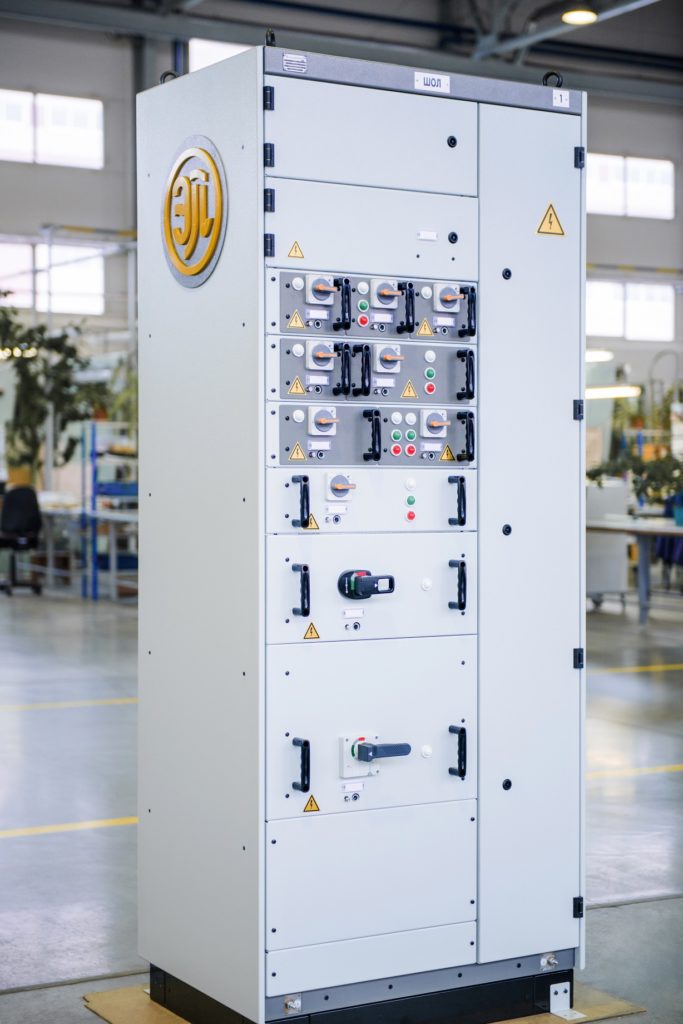

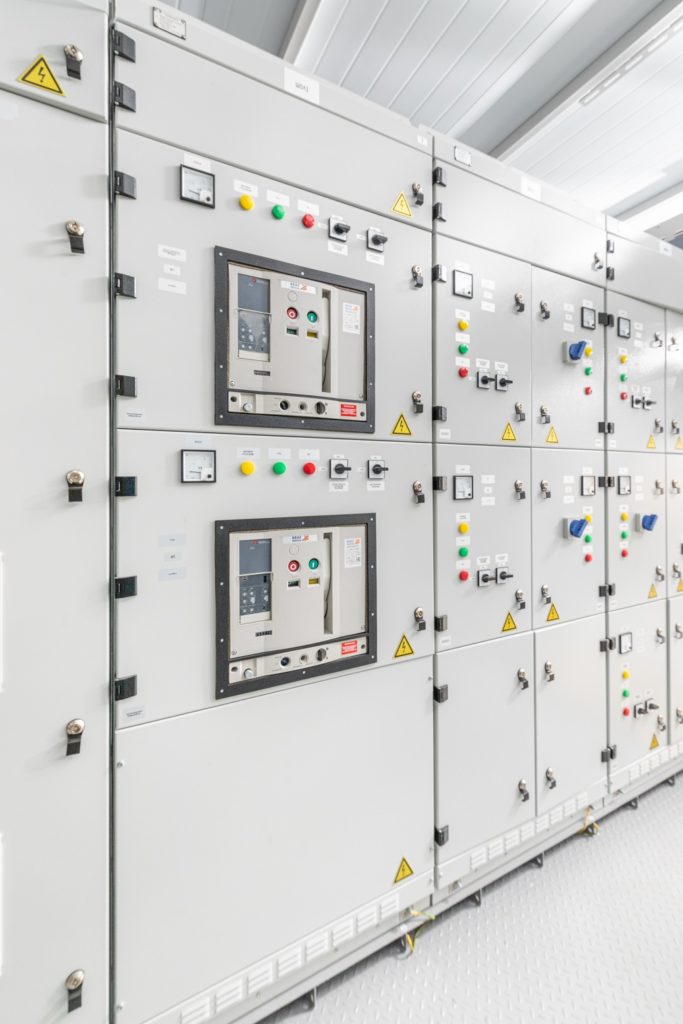

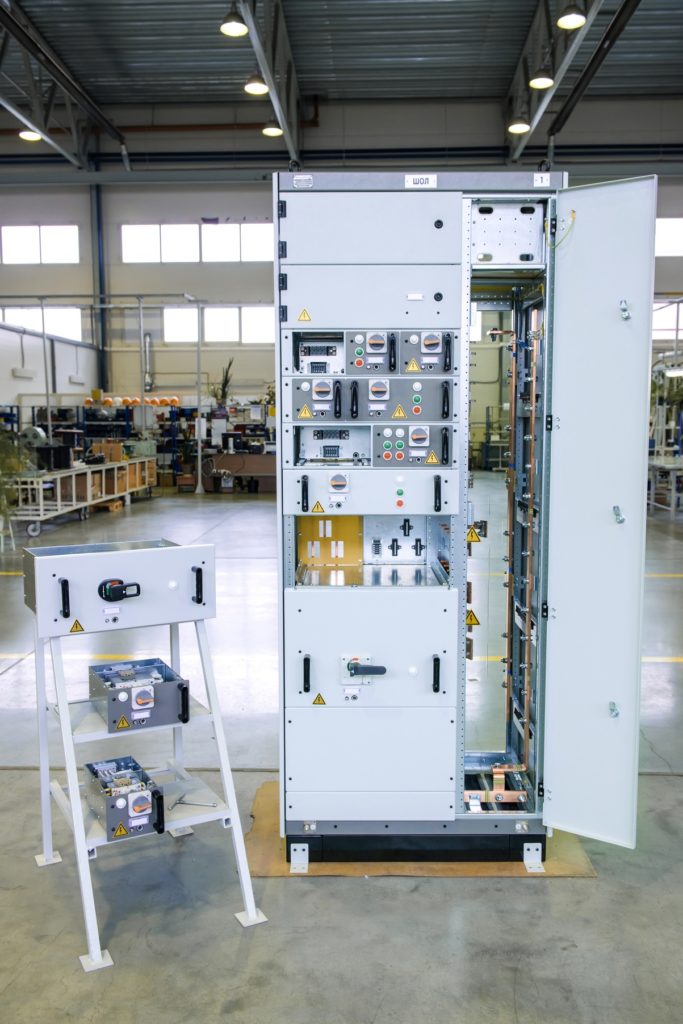

Распределительные устройства 0,4 Кв НКУ «Сфера-Н»
«Сфера-Н» – универсальное низковольтное комплектное устройство производства АО «Завод ЭЛЕКТРОПУЛЬТ». Устройство предназначено для приема и распределения электроэнергии трехфазного переменного тока напряжением 230, 400, 690 В частотой 50 Гц, а также для управления оборудованием и его защиты от коротких замыканий и перегрузок.
Изготавливаются по ТУ 3433-033-71439231-2005.
Основные преимущества:
- универсальность;
- возможность использования комплектующих как отечественных, так и импортных поставщиков;
- возможность использования конструктива как на втычных, выкатных и стационарно расположенных модулях, так и на оборудовании, установленном на монтажных панелях;
- возможность применения выдвижных блоков.
Выдвижные блоки снабжены механическими блокировками и фиксированными положениями. Фиксируемых положений всего три: «Присоединено», «Тест» и «Отсоединено». Блоки комплектуются приводными механизмами, исключающими перемещение блока под нагрузкой. Перемещение выдвижных блоков производится по специальным направляющим, которые устанавливаются на блок и в отсеке.
Стандартные выдвижные блоки
Высота выдвижного блока, мм | 0,4 кВ/прямой пуск | 0,4 кВ/кабель |
150 | 40 кВт | 100 A |
200 | 64 кВт | 160 A |
250 | 100 кВт | 250 A |
300 | — | 400 А |
400 | 160 кВт | 630А |
600 | 250 кВт | — |
Выдвижной блок шкафов отходящих линий
Типовой выдвижной блок размером шкафа отходящих линий
1. Основание выдвижного блока
2. Монтажная панель
3. Лицевая панель
4. Механизм приводной
5. Разъем цепей управления (до 40 контактов)
6. Разъем силовой (до 160 А)
Помимо выдвижных блоков, оборудование в шкафах отходящих линий может размещаться в стационарных ячейках, в которых размещаются коммутационные аппараты стационарного, втычного или выкатного исполнения.

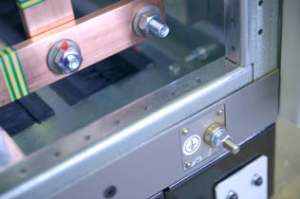

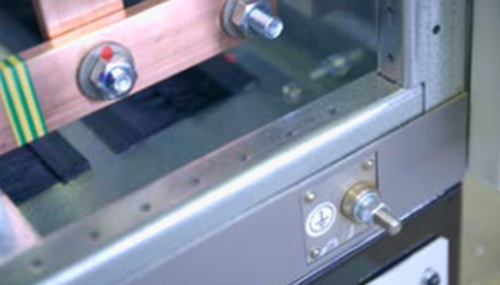

Узел, позволяющий выполнять видимое заземление
Технические характеристики:
- Номинальный ток In до 630 A;
- Ручной или моторный привод;
- Привод на двери или за дверью;
- Монтажные платы для вспомогательных аппаратов.
Типы шкафов НКУ «Сфера-Н»:

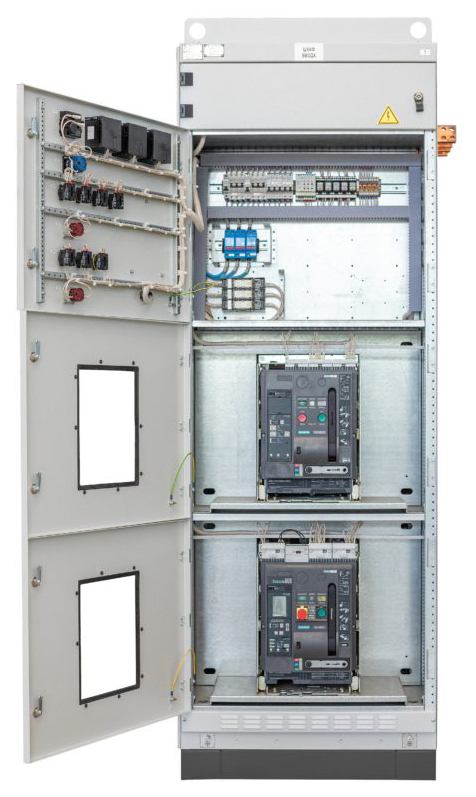

- Вводные (в том числе аварийного ввода) – с коммутирующими аппаратами стационарного или выкатного исполнения.
- Отходящих линий – с коммутирующими аппаратами стационарного, втычного или выкатного исполнений, а также с выдвижными ячейками. Максимальное количество отходящих линий в шкафах с выдвижными ячейками – 36 шт.
- Секционные – с коммутирующими аппаратами стационарного или выкатного исполнения.
- Компенсации реактивной мощности.
- Панели управления.
- Учета электроэнергии – с установленными приборами контроля и учета расхода электроэнергии.
- Комбинированные – в одном шкафу устанавливаются аппараты разного функционального назначения, например, ввод и отходящая линия.
Каждый шкаф с фасадной стороны комплектуется дополнительными узлами, позволяющими выполнить видимое заземление проводом на контур заземления помещения. Шкафы изделий могут быть как одностороннего, так и двухстороннего обслуживания, подвод кабелей – снизу/сверху.
Характеристики шкафов НКУ «Сфера-Н»:
- Ширина шкафов, мм: 400-1400 (с шагом 100);
- Глубина шкафов, мм: 400-1200 (с шагом 200);
- Высота шкафов, мм: 1400-2000 (с шагом 200);
- Степень защиты – до IP54 (имеются конструктивные ограничения).
В соответствии с реализацией государственной программы по импортозамещению изделие «Сфера-Н» изготавливается из материалов, производимых на территории РФ (листовой металл, стеклолист, медь, алюминий и др.), а также ориентировано на комплектующие и аппараты производства отечественных компаний.
Преимущества РУНН конструктива «Сфера-Н»:
- использование модульной технологии позволяет производить быструю замену или модернизацию модулей в шкафах для реализации любых требований потребителя;
- использование аппаратов отечественных и иностранных компаний обеспечивает длительный срок эксплуатации и надежное управление;
- высокая плотность монтажа позволяет обеспечить подключение до 36 фидеров в одном шкафу отходящих линий;
- возможность установки автоматических выключателей на втычные цоколи;
- оптимальные условия для кабельных подключений в кабельном отсеке;
- степень разделения до 4b;
- стандартный цвет окраски RAL7035;
- симметричная конструкция шкафов обеспечивает возможность соединения в любом направлении, больше вариантов установки аппаратов на различных уровнях сборки при меньшем количестве
- материалов и большей прочности конструкции.

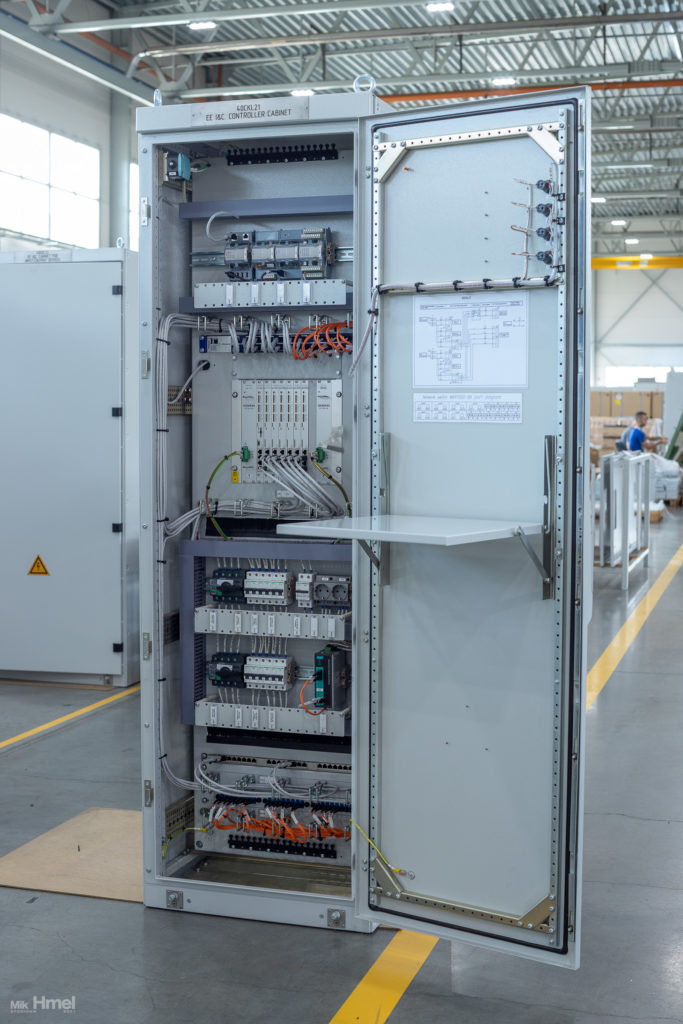

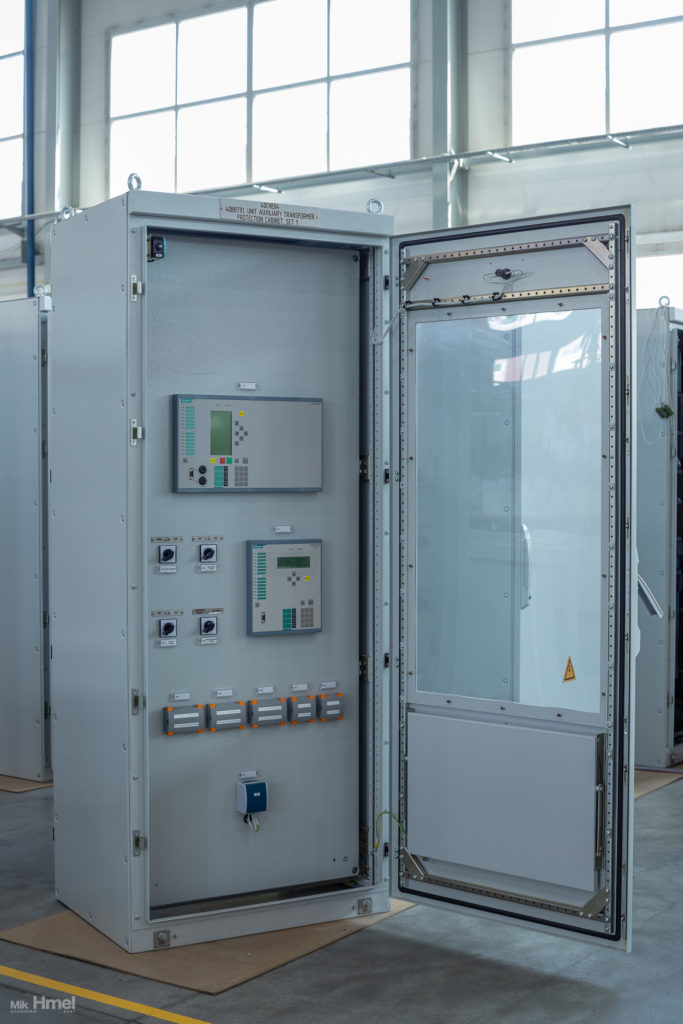

Шкафы релейной защиты и автоматики (РЗА)
Шкафы РЗА в конструктиве «Сфера-Н» на основе микропроцессорных терминалов РЗА ведущих российских и мировых производителей: Siprotec (Siemens), Sepam (Schneider Eelectric), Сириус (ЗАО «Радиус Автоматика») и др.
Типы шкафов РЗА:
Номенклатура шкафов РЗА производства АО «Завод ЭЛЕКТРОПУЛЬТ» включает в себя полный перечень шкафов для защиты оборудования ПС 35-110/6, 10 кВ:
- шкаф защиты трансформатора 35-110 кВ;
- шкаф защиты и автоматики СВ 35-110 кВ;
- шкаф регулирования напряжения трансформатора 35-110 кВ;
- шкаф дифференциальной защиты линии 110 кВ;
- шкаф дистанционной защиты линии 110 кВ;
- шкаф дистанционной защиты линии 110 кВ с ВЧ блокировкой;
- шкафы управления и др.

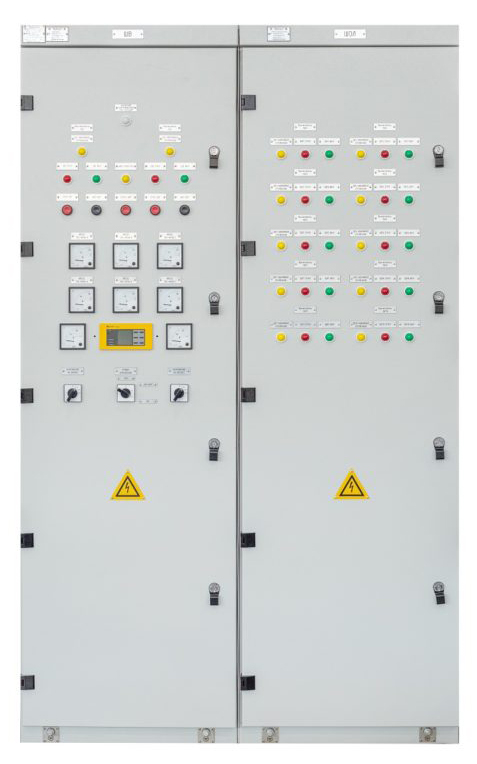

Щиты постоянного тока
ЩПТ предназначены для приема и распределения электроэнергии постоянного тока электроприемникам (потребителям) различных отраслей промышленности 1 категории и особой группы 1 категории по «Правилам устройства электроустановок» (ПУЭ).
ЩПТ используются:
- в системах электроснабжения собственных нужд нормальной эксплуатации (СНЭ) атомных электростанций (АЭС) и системах аварийного электроснабжения (САЭ) АЭС сетей постоянного тока;
- на электростанциях, в электроустановках энергосистем промышленных, нефте– и газодобывающих предприятий для ввода и распределения электроэнергии постоянного тока потребителям собственных нужд;
- на нефтеперерабатывающих заводах;
- на нефтебуровых платформах;
- в судостроении;
- в электроустановках энергосистем промышленных предприятий, транспорта и сельского хозяйства.
Состав ЩПТ
Наименование | Количество |
Шкаф ввода (ШВ) | до 2 шт. |
Шкаф ввода с секционированием (ШВС) | до 2 шт. |
Шкаф отходящих линий (ШОЛ) | до 10 шт. |
Шкаф отходящих линий и диодной защиты (ШОЛД) | 1 шт. |
Комплект ЗИП одиночный, согласно ведомости | 1 шт. |
Грузоподъемная тележка | 1 шт. |
Параметры | Характеристика |
Показатели надежности ЩПТ в условиях эксплуатации | Соответствуют требованиям ГОСТ 26291-84, ГОСТ 27.003-90, ГОСТ 4.148-85 |
Ресурс ЩПТ | Срок службы изделия 30 лет, в том числе срок хранения в консервации (упаковке) изготовителя 3 года (при соблюдении требований эксплуатационной документации) |
Среднее время восстановления работоспособного состояния ЩПТ с использованием запасных частей | Не более двух часов |
Номинальные значения климатических факторов – по ГОСТ 15150-69 и ГОСТ 15543.1-89, климатические исполнения – У (О), категория размещения – 3 (4) | Наибольшая высота над уровнем моря – 1500 м; окружающая среда не взрывоопасная, не пожароопасная; содержание коррозионно-активных агентов в окружающей среде должно соответствовать атмосфере типа II по ГОСТ 15150-69. |
Температура окружающего воздуха | От плюс 1°С до плюс 40°С – для О4 |
Относительная влажность воздуха | Не более 80 % при максимальной температуре воздуха 25°С |
Степени защиты | IP 31, IP 40, IP 41, IP 42, IP 54 по ГОСТ 14254 (Степень защиты оболочки указана без учета дна шкафов ЩПТ) |
По условиям эксплуатации в части воздействия механических факторов внешней среды ЩПТ удовлетворяют требованиям группе механического исполнения М39 по ГОСТ 17516.1-90 (I и II категории группы сейсмостойкости).
Шкафы ЩПТ, используемые на АЭС, в сейсмостойком исполнении устойчивы к сейсмическим воздействиям интенсивностью до:
- проектного землетрясения (ПЗ) 7 баллов включительно, при установке на отметке 30 м по ГОСТ 17516.1–90 – для класса «3H», по НП-031-01;
- максимального расчетного землетрясения (МPЗ) 9 баллов включительно при установке на отметке 30 м по ГОСТ 17516.1 – для класса «2О», «3О», «3НО» по НП-031-01.
Основные параметры ЩПТ:
Наименование параметров | Значение параметров |
Род тока и величина напряжения оперативных цепей, В | Постоянный, 24 |
Номинальное напряжение главной цепи, В | 220 |
Номинальный ток главных шин, А | 1000 |
Номинальный ток вспомогательных шин, А | 250 |
Способ ввода | Снизу |
Ток электродинамической стойкости сборных шин, кА | 25 |
Режим работы | Непрерывный |
Классификация и исполнение ЩПТ:
Признаки классификации | Исполнение |
По взаимному расположению секций ЩПТ | Однорядное |
По наличию изоляции на шинах шинных мостов | С неизолированными шинами |
По выполнению вводов отходящих линий | Кабельный снизу (Кабельный сверху по специальному заказу) |
По выполнению ввода аварийного источника питания | Кабельный снизу (Кабельный сверху по специальному заказу) |
По способу установки автоматических выключателей вводных и секционного | Стационарное исполнение Выкатное исполнение |
По способу установки автоматических выключателей отходящих линий | Стационарное исполнение Втычное исполнение Выкатное исполнение |
По способу обслуживания | Двухстороннее Одностороннее (по специальному заказу) |
Cтепень защиты оболочки указана без учета дна шкафов ЩПТ.
Примечания:
- возможна любая комбинация из предложенного набора габаритных размеров шкафов;
- при необходимости высота шкафов может быть изменена.
Панели управления специальные ПС (ПС-5, ПС-6, ПС-7, ПС-8)
Предназначены для управления энергетическим оборудованием электрических станций и подстанций. Из панелей формируются щиты управления, защиты, сигнализации (ПС-5, ПС-6, ПС-7) и оперативные контуры управления технологическими процессами тепловых, атомных и гидроэлектростанций (ПС-8). Щит закрывается торцевыми панелями с двух сторон.
Конструктивно-технические особенности:
На фасадах размещается аппаратура управления и отображения информации: электроизмерительные приборы, переключатели, кнопки, светосигнальная арматура, мнемосхемы, контроллеры и другие приборы, требующие наблюдения при эксплуатации оборудования. Внутри устанавливается релейно-коммутационная аппаратура, клеммные зажимы на боковинах располагаются вертикально для подключения внешних соединений.
Панели типа ПС-8 используются в оперативном контуре БЩУ и РЩУ энергоблоков тепловых и атомных электростанций. Сборка панелей в функциональный единый блок выполняется на месте эксплуатации оборудования.
Панели управления изготавливаются по принципиальным схемам заказчика. Поставляются смонтированными и укомплектованными аппаратурой и приборами в соответствии с техническим заданием.
Степень защиты IP 00. Степень защиты с фасада IP 20.
Для формулирования заказа в техническом задании представляется:
- чертеж общего вида;
- схема электрическая принципиальная;
- перечень приборов и аппаратов;
- чертежи рядов зажимов;
- перечень надписей.
- Необходимость дополнительных данных определяется при согласовании заказа.
Соответствуют требованиям ТУ 3433-003-71439231-2005.
Пульты управления рояльные радиальные типа ПРР и прямые типа ПРП
Пульты рояльные радиальные типа ПРР и прямые типа ПРП предназначены для формирования оперативных контуров управления тепловых и атомных электростанций.
Конструктивно-технические особенности
В наклонной верхней части пульта (приборной приставке) размещается измерительная аппаратура, мониторы, информационные световые табло и индикаторы. В модификациях пультов без наклонной верхней части устанавливаются мониторы систем автоматизации. На подъемной (на 60°) столешнице пультов размещаются переключатели, кнопки, светосигнальная арматура, мнемосхемы, клавиатуры систем управления и другая аппаратура. Клеммные зажимы размещаются вертикально со стороны открывающихся дверей. Степень защиты пультов IP 20.
Для формулирования заказа в техническом задании представляется:
- чертеж общего вида пульта и/или щита;
- схема электрическая принципиальная;
- перечень приборов и аппаратов;
- чертежи рядов зажимов;
- перечень надписей.
Необходимость дополнительных данных определяется при согласовании заказа.
Соответствуют требованиям ТУ 3433-003-71439231-2005.

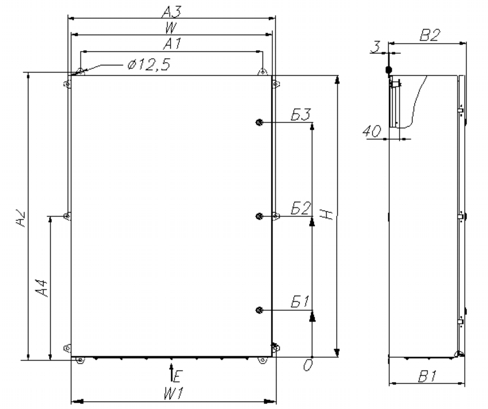

Шкафы и ящики энергетические ШЭ (ЯЭ), ШЭ1400 (ЯЭ1400)
Шкафы и ящики энергетические предназначены для управления различным технологическим оборудованием электрических станций и подстанций, а также для защиты этого оборудования от перегрузок и токов коротких замыканий.
Конструктивно-технические особенности
Шкафы изготавливаются в напольном исполнении на базе собственных конструкций АО «Завод ЭЛЕКТРОПУЛЬТ» СфЕРА-Н (МС), начиная с высоты 1600 мм при глубине 400 мм. Ящики изготавливаются на базе корпусов МС. На дверях устанавливаются переключатели, арматура сигнальных ламп, кнопки. Аппаратура управления размещается внутри на монтажной панели. Ввод кабеля в шкафы осуществляется снизу через сдвижной пол и (или) сверху через резиновые втулки (при IP 41) или сальники (при IP 54 до IP 65). Поставляются смонтированными и укомплектованными аппаратурой и приборами в соответствии с техническим заданием.
Степень защиты шкафов от IP 21 до IP 54, ящиков – от IP 21 до IP 65.
Для формулирования заказа ШЭ (ЯЭ) 1400 необходимо указать типовой индекс.
Для формулирования заказа ШЭ (ЯЭ) в техническом задании представляются:
- чертеж общего вида;
- схема электрическая принципиальная;
- перечень приборов и аппаратов;
- чертежи рядов зажимов;
- перечень надписей;
- количество и диаметр подводимых кабелей для шкафов с IP>41;
- ввод кабелей сверху (снизу).
Соответствуют ТУ 3433-003-71439231-2005.
Ящики с понижающим трансформатором ятп-0,25
Предназначены для питания сетей местного и ремонтного освещения промышленных и жилых зданий, в том числе для сырых помещений, а также для подключения переносных светильников и электроинструмента.
Комплектуются однофазным понижающим трансформатором, автоматическими выключателями во входной и выходной цепях и штепсельной розеткой на 6 А. Соответствуют ТУ 3433-003-71439231-2005.
Пример записи в заказе:
ЯТП-0,25-21 УхЛ4, IP 41 ТУ 3433-003-71439231-2005.
Технические характеристики ЯТП-0,25:
Тип | U ном., В | I ном., А | Габаритные размеры, ШxВxг, мм | Климатическое исполнение, степень защиты | |
ЯТП-0,25-21 | 220 | 12 | 16 | 300х400х250 | По заказу |
ЯТП-0,25-22 | 24 | ||||
ЯТП-0,25-23 | 36 |
Ящики управления электроприводами Я 5000
Предназначены для управления приводами с асинхронными двигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах.
Классифицируются модификациями по току (от 0,63 А до 80 А), по наличию реверса, числу управляемых электродвигателей (1 или 2), способу питания цепи управления (фазным или линейным напряжением), наличию аппаратов на двери.
Конструктивно-технические особенности:
Электрические аппараты устанавливаются как внутри, так и на двери, где располагаются аппараты, реализующие функции контроля и управления – кнопки, светосигнальная аппаратура, переключатели. Изготавливаются во всех модификациях по типу Я 5000 и нетиповым схемам заказчика. Степень защиты и климатическое исполнение по заказу.
Соответствуют ТУ 3433-003-71439231-2005.
Пример записи в заказе:
Я5110-1874 УхЛ4, IP 41 ТУ 3433-003-71439231-2005.

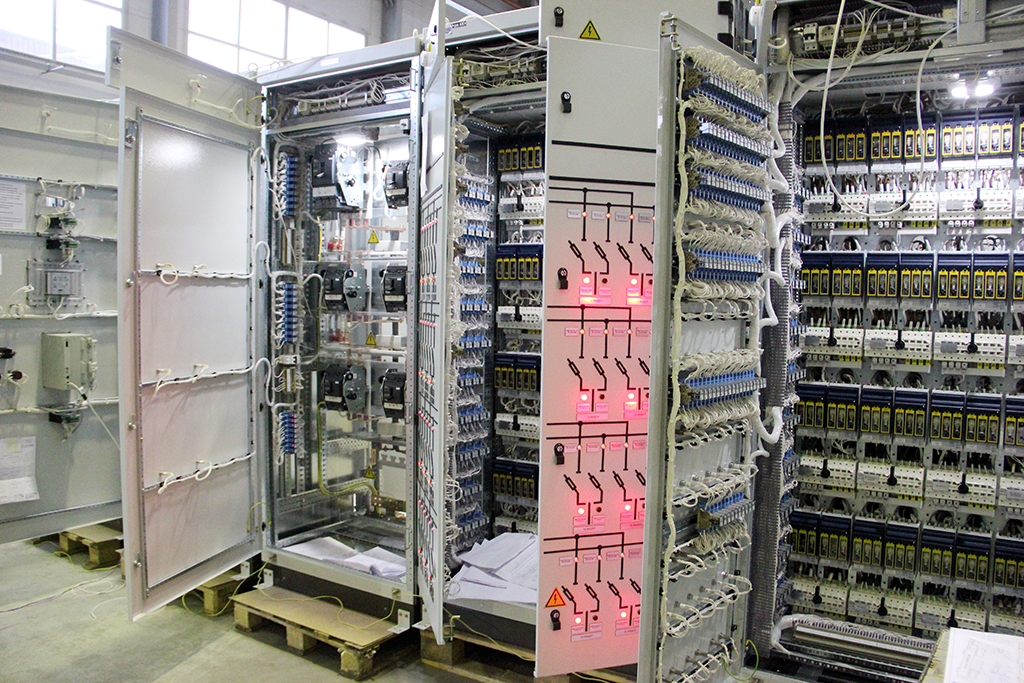

Щиты станций управления ЩСУ
Предназначены для управления электроприводами технологического оборудования. Представляют собой металлоконструкции открытого и закрытого исполнения типа ШО. В изделиях устанавливаются модульные блоки управления асинхронными двигателями с короткозамкнутым ротором типа БМ 5030, блоки распределения электроэнергии типа БМ 8500, БМ 8900, БМ 9500, пускорегулирующая и силовая аппаратура.
Для формулирования заказа в техническом задании представляются:
- чертеж общего вида щита;
- план шин;
- схема однолинейная;
- перечень типовых блоков, аппаратов и приборов;
- перечень надписей;
- количество и диаметр подводимых кабелей для шкафов с IP>41;
- ввод кабелей сверху (снизу).
Необходимость дополнительных данных определяется при согласовании заказа.
Соответствуют ТУ 3433-003-71439231-2005.
Технические характеристики
Тип | U ном., В, постоянный | U ном., В, переменный | F, Гц | I ном., A |
ЩСУ | 220 | 400 | 50 | 100 ... 1000 |
Блоки электроприводов задвижек БЭЗ
Предназначены для монтажа вторичных электрических цепей управления приводами пусковой и регулирующей арматуры и осуществления местного управления технологическими задвижками электростанций.
Конструктивно-технические особенности:
Блок представляет собой металлический ящик с дверью, на которой располагаются кнопки управления. Внутри размещены 34 зажима на ток до 25 А, на задней стенке – сальники для вывода кабеля (в блоках БЭЗс) или штепсельные разъемы для подключения внешних кабелей (в блоках БЭЗш). Снизу расположен держатель с внутренним диаметром 50 мм, служащий для установки блока на трубе с наружным диаметром 48 мм, через трубу осуществляется ввод кабеля управления приводом. Внутренние схемы электрических соединений выполняются в зависимости от применяемых приводов. Соединения внутри блоков и выходных кабелей могут выполняться как по типовым схемам, так и по схемам заказчика. Напряжение управления приводами 380 В трехфазного переменного тока. Возможно изготовление блоков, обеспечивающих крепление их на стене. Степень защиты и климатическое исполнение по заказу.
Соответствуют ТУ 3433-003-71439231-2005.
Пример записи в заказе:
БЭЗш-03 УхЛ4, IP 41 ТУ 3433-003-71439231-2005 с сальниковым (штепсельным) вводом.
Коробки зажимов КЗ
Предназначены для соединения жил контрольных кабелей при монтаже устройств вторичной коммутации и осветительных промышленных сетей напряжением до 380 В переменного и до 220 В постоянного тока.
Конструктивно-технические особенности:
изготавливаются на базе корпусов МС, внутри которого размещаются зажимы, которые позволяют подключать цепи с током нагрузки до 25 А. Закрываются плотно прилегающей к корпусу дверью на петлях. Степень защиты и климатическое исполнение по заказу.
Соответствуют ТУ 3433-003-71439231-2005.
Пример записи в заказе:
КЗ-16 УхЛ4, IP 41 ТУ 3433- 003-71439231-2005.
Технические характеристики:
Тип коробки | Количество зажимов, шт. | Габаритные размеры, ШхВхГ, мм | Масса, кг |
КЗ-6 | 6 | 215х220х120 | 2,0 |
КЗ-8 | 8 | 2,1 | |
КЗ-12 | 12 | 340х275х120 | 2,2 |
КЗ-16 | 16 | 2,3 | |
КЗ-24 | 24 | 2,4 | |
КЗ-36 | 36 | 2,5 |

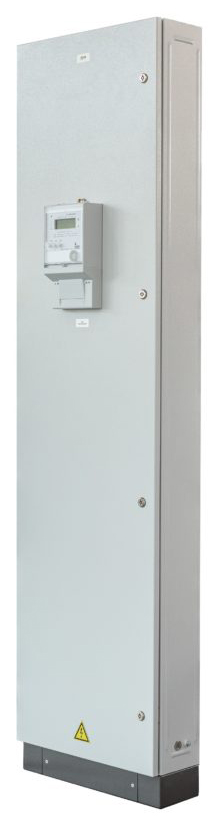

Пункты распределительные
Предназначены для распределения электрической энергии переменного (постоянного) тока и защиты электрических установок от перегрузок и токов короткого замыкания.
Конструктивно-технические особенности:
Представляют собой унифицированную конструкцию навесного (в корпусах МС) или напольного исполнения одностороннего обслуживания на базе собственных конструкций АО «Завод ЭЛЕКТРОПУЛЬТ» СФЕРА-Н (МС).
- Вводной и отходящие выключатели устанавливаются на монтажной панели шкафа.
- Фазные и нулевая шины, установленные на изоляторах, закрыты съемной пластиной. Шина РЕ установлена на приварных бонках.
- Линия электропитания подключается к вводному выключателю либо к вводным шинам.
- Отходящие групповые линии подключаются к соответствующим автоматическим выключателям.
- Габаритные размеры и масса распределительных пунктов зависят от типов размещаемых в шкафу выключателей и их количества.
- В необходимых случаях габаритные размеры могут уточняться при согласовании технических заданий на изготовление оборудования.
- Степень защиты и климатическое исполнение по заказу.
Соответствуют ТУ 3433-003-71439231-2005
Для формулирования заказа в техническом задании представляются:
- тип пункта распределительного или чертеж общего вида (габаритный чертеж), схема однолинейная;
- перечень аппаратов с указанием технических данных;
- количество и диаметр подводимых кабелей для шкафов с IP>41;
- ввод кабелей сверху (снизу).
Технические характеристики:
Тип | Номинальное напряжение, В | Номинальный ток, А |
ПР | ~380 (660) | 100, 250, 400, 630 |
Щитки осветительные ОЩВ
Предназначены для приема и распределения электрической энергии с защитой от перегрузок и токов короткого замыкания групповых линий в сетях с глухозаземленной нейтралью напряжением 380/220 В переменного тока.
Комплектуются вводным трехполюсным выключателем и однополюсными выключателями для защиты отходящих групповых линий. Степень защиты и климатическое исполнение по заказу.
Соответствуют ТУ 3433-003-71439231-2005.
Пример записи в заказе:
ОЩВ-6 УхЛ4, IP 41 ТУ 3433-003-71439231-2005.
Технические характеристики:
Тип | Номинальный ток вводного выключателя, А | Кол-во отходящих линий | Номинальный ток выключателей отходящих линий, А |
ОЩВ-6 | 63 | 6 | 6,10,16,20,25 |
ОЩВ-12 | 100 | 12 | 6,10,16,20,25 |
Шкафы ввода с АВР
Предназначены для комплектования щитов распределения электроэнергии и управления электроприводами, состоящих из шкафов ввода с АВЗ и шкафов блочных ЩСУ. Обеспечивают защиту силовой цепи и приемников от токов короткого замыкания, замыкания на землю, защиту от обрыва фаз, сигнализацию состояния.
К шкафам ввода с АВР относятся:
- ШО 8320М на токи до 630 А, разработанные на базе автоматических выключателей серии ВА57;
- Ш 8301 ЭП на токи до 1600 А, разработанные на базе автоматических выключателей с электромоторным приводом выдвижного исполнения серии фирм Schneider Electric, КЭАЗ.
Конструктивно-технические особенности:
Шкафы ввода с АВР подключаются к двум секциям сборных шин, разделенных секционным выключателем. Предусматривается два варианта питания сборных шин. Первый вариант – питание от двух вводов, где каждая секция шин питается от своего рабочего ввода. Первый ввод для второго является резервным и наоборот. Второй вариант – питание от трех вводов, где к первому варианту предусматривается резервный ввод на одну из секций от дизельной электростанции (ДЭС). Питание по нему подается при одновременном отключении обоих рабочих вводов.
Степень защиты и климатическое исполнение по заказу.
Соответствуют ТУ 3433-003-71439231-2005.
В техническом задании на щит, в состав которого входят шкафы АВР, предоставляются:
- чертеж общего вида щита;
- план шин;
- схема однолинейная;
- принципиальные схемы нетиповых блоков (при их наличии);
- перечень типовых шкафов ввода АВР, типовых блоков, аппаратов и приборов;
- перечень надписей;
- количество и диаметр подводимых кабелей для шкафов с IP>41;
- ввод кабелей сверху (снизу).

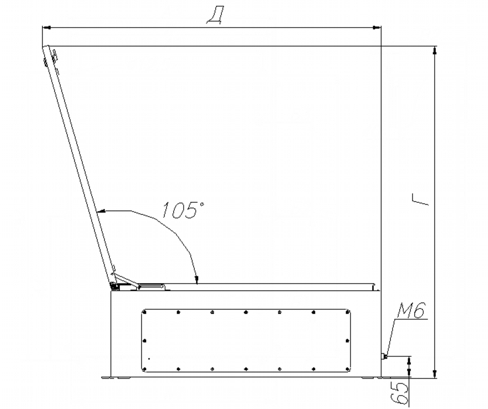

Корпуса навесного исполнения
Корпуса навесного исполнения применяются для размещения различного оборудования НКУ и предназначены для монтажа на вертикальные поверхности (стены, колонны и т. д.). Выполняются в конструктиве МС в 54 различных вариантах.
Конструктив МС представляет собой гнутый сварной корпус с отштампованными ребрами жесткости. В корпусе установлена съемная монтажная панель для аппаратуры. Корпус комплектуется навесной дверью и устройством ввода кабеля. Корпуса предназначены для установки на объектах, эксплуатируемых в макроклиматических районах как с умеренно-холодным, так и с тропическим морским климатом, в том числе для судов неограниченного района плавания. Корпуса поставляются потребителю полностью окрашенными (цвет светло-серый) за исключением крепежных изделий, петель, замков и фиксатора, имеющих антикоррозийное покрытие в соответствии с ГОСТ 9.301.
Комплектные трансформаторные подстанции мощностью 25-2500 кВа
Комплектные трансформаторные подстанции (КТП) мощностью 25-2500 кВА на напряжение 6 и 10 кВ предназначены для приема, преобразования и распределения потребителям электрической энергии трехфазного переменного тока частотой 50 Гц и 60 Гц напряжением 0,4 кВ.
КТП применятся в системах электроснабжения промышленных предприятий и объектов всех отраслей промышленности, включая объекты атомной энергетики.
Состав и комплектность КТП:
- устройства ввода высокого напряжения УВН;
- силовой трансформатор;
- сборка РУНН-0,4;
- шинные мосты;
- щит собственных нужд (для БКТП);
- контейнер (для БКТП);
- комплект ЗиП;
- комплект конструкторской и эксплуатационной документации.
КТП изготавливаются согласно опросному листу, заполняемому Заказчиком (проектным институтом), и по принципиальным схемам Заказчика или завода-изготовителя по согласованию с Заказчиком.
В КТП реализованы функции защиты:
- от перегрузки (зависимость I2t или I4t) с выбором диапазона уставок инерционности. Данную защиту реализует электронный расцепитель автоматического выключателя или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от токов КЗ в зоне селективной работы с кратковременной задержкой с выбором уставок по току срабатывания, задержки времени срабатывания и мгновенного срабатывания защиты при значениях тока КЗ выше токового диапазона зоны селективной работы. Данную защиту реализует электронный расцепитель автоматического выключателя или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от токов КЗ на землю с выбором уставок по току срабатывания, задержки времени. Данную защиту реализует электронный расцепитель автоматического выключателя или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от падения напряжения на ввод с выбором уставок по порогу срабатывания устройства контроля напряжения. Данную защиту реализует сетевое реле контроля напряжения или микропроцессорный блок РЗА серии БМРЗ-0,4;
- от перенапряжения и импульсных помех.
Основные параметры и характеристики КТП:
Наименование параметра | КТП-160 | КТП-250 | КТП-400 | КТП-630 | КТП-1000 | КТП-1600 | КТП-2500 | КТП-3150 |
Мощность силового трансформатора, кВА | 160 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 3150 |
группа соединений трансформатора | ∆ / Y н-11 | |||||||
Напряжение короткого замыкания, % | 4 | 4 | 4 | 6 | 6 | 6 | 6 | 6 |
Номинальное напряжение на стороне ВН, кВ | 6; 10 | |||||||
Номинальное напряжение на стороне НН, кВ | 0,4 | |||||||
Род тока | Переменный трехфазный | |||||||
Частота переменного тока, Гц | 50 | |||||||
Род тока и величина напряжения оперативных цепей, В | Постоянный, переменный, 50 Гц – по заказу | |||||||
Номинальный ток сборных шин, А | 300 | 400 | 630 | 1000 | 1600 | 2500 | 4000 | 6300 |
Ток электродинамической стойкости (на стороне ВН), кА | 51 | |||||||
Ток электродинамической стойкости (на стороне НН), кА | 63 | 63 | 63 | 105 | 105 | 150 | 150 | 220 |
Ток термической стойкости в течении 1 с (на стороне ВН), кА | 20 | |||||||
Ток термической стойкости в течении 1 с (на стороне НН), кА | 30 | 30 | 30 | 50 | 50 | 65 | 65 | 100 |
Климатическое исполнение | У3 — с температурным диапазоном от -25 °С +40 °С | |||||||
О4 — с температурным диапазоном от +1 °С +45 °С |
В КТП реализованы функции автоматики:
- по выбору режимов управления КТП (местный/дистанционный);
- по выбору режимов управления автоматическими выклю-ателями вводов и секционирования (ручной/автомат);
- по выбору режимов управления автоматическими выключателями отходящих линий с моторным приводом (ручной/автомат);
- по автоматическому вводу АВР (АВР СВ, ВНР СВ, АВР АВ, ВНР АВ), реализованных с применением «релейных» схем, микропроцессорных блоков РЗА серии БМРЗ-0,4 или программируемых контроллеров;
- по выдаче информационных дискретных и аналоговых сигналов и приему команд управления АСУ ТП.
КТП изготавливаются с использованием распределительных устройств низкого напряжения (РУНН-0,4 кВ) на базе конструктива собственного производства «Сфера-Н». Конструкция шкафов предусматривает установку полного комплекта электрооборудования и аппаратуры, устройств управления, защиты, автоматики и сигнализации.
Классификация и исполнение КТП:
Признаки классификации | Исполнение |
По типу силового трансформатора | С сухими трансформаторами |
С масляными трансформатором | |
По способу выполнения нейтрали | TN-C, TN-S, TN-C-S |
По числу применяемых силовых трансформаторов | С одним, двумя трансформаторами |
По взаимному расположению секций РУНН | Однорядное, двухрядное |
По наличию изоляции на шинах шинных мостов | С неизолированными шинами |
По выполнению высоковольтного ввода | Кабельный снизу, сверху |
По выполнению вводов отходящих линий | Кабельный снизу, сверху |
По выполнению ввода аварийного источника питания | Кабельный снизу, сверху |
По климатическому исполнению и категории размещения по ГОСТ 15150 | УЗ, О4 |
По способу установки автоматических выключателей вводных и секционного | Стационарное исполнение, втычное исполнение (на номинальный ток до 630А), выкатное исполнение |
По способу установки автоматических выключателей отходящих линий | В шкафу РУНН-0,4 кВ: — стационарное исполнение, — втычное исполнение, — выкатное исполнение. В выкатном модуле: — стационарное исполнение |
По назначению шкафов РУНН-0,4 кВ | Вводный, линейные, секционные, компенсации реактивной мощности, управления |
По степени защиты РУНН по ГОСТ 14254 | IP31, IP40, IP41 |
По условиям обслуживания | Двухстороннее, одностороннее |
Доступ к органам управления | С фронтальной стороны |
По количеству и типу ввода аварийного (резервного) источников электроэнергии 0,4 кВ | С одним аварийным вводом 0,4 кВ от ДЭС С двумя аварийными вводами 0,4 кВ от ДЭС С одним аварийным вводом 0,4 кВ от энергосистемы С двумя аварийными вводами 0,4 кВ от энергосистемы |
Габаритные размеры шкафов РУНН-0,4:
Тип конструктива | Высота, мм | Ширина, мм | Глубина, мм |
Сфера-Н | 2000, 2200, 2600 | 400, 600, 700, 800, 900, 1000, 1200 | 600, 800, 1000, 1200 |
Новости

Компании на карте

Вопросы и ответы
Мы писали заявку на продление разрешительного документа на ДТОиР в декабре 2018 года, нам тоже отказали. Почему отказали я не смог выяснить. Заказчик ...
Никто не обещал, что сертификация в СДС ИНТЕРГАЗСЕРТ - это легко и бюджетно! Если вы хотите поставлять продукцию в "Газпром" - никуда не ден...
Да вот непонятно, отменили или нет. Я создал новую тему по этому поводу....
Мы писали заявку на продление разрешительного документа на ДТОиР в декабре 2018 года, нам тоже отказали. Почему отказали я не смог выяснить. Заказчик ...
