Средневольтное оборудование (АО "ЗАВОД ЭЛЕКТРОПУЛЬТ")

Комплектные распределительные устройства (КРУ)

Комплектные распределительные устройства (КРУ) предназначены для приема и распределения электрической энергии трехфазного переменного тока частотой 50 и 60 Гц на номинальное напряжение 6 и 10 кВ.

КРУ применимы для всех типов электрических станций и подстанций, электроснабжения предприятий всех отраслей промышленности, транспорта, коммунального хозяйства, а также объектов атомной энергетики.

Предприятие выпускает КРУ различной архитектуры на базе шкафов:

• УВН – устройство со стороны высшего напряжения предназначено для осуществления включения и отключения силовой цепи 6, 10 кВ при помощи выключателя нагрузки и применяется для комплектования трансформаторных подстанций.
• К-204 ЭП – применяется на всех промышленных предприятиях и электростанциях, где номинальный ток главных цепей не превышает 1600 А. Нижнее расположение сборных шин, двухстороннее обслуживание.
• К-205 ЭП – применяется совместно с К-204 ЭП для ввода и секционирования или электроснабжения мощных потребителей номинальным током от 2000 А до 3150 А. Нижнее расположение сборных шин, двухстороннее обслуживание.
• К-207 ЭП – конструкция имеет небольшие габариты и может обслуживаться как с лицевой стороны, что позволяет размещать КРУ серии К-207 ЭП в помещениях с небольшой площадью, так и с двух сторон. Шкаф К-207 ЭП имеет различные типоисполнения, позволяющие применять его для номинальных токов главных цепей от 630 А до 3150 А. Верхнее расположение сборных шин, одностороннее и двухстороннее обслуживание.
• К-210 ЭП 6, 10 кВ – компактное модульное распределительное устройство с экранированной твердой изоляцией.

Шкафы КРУ имеют механические и электрические блокировки, исключающие возможность неправильных действий персонала:

• вкатывание и выкатывание выкатного элемента при включенном выключателе;
• включение выключателя в промежуточном положении;
• вкатывание выкатного элемента в рабочее положение при включенном заземляющем разъединителе;
• включение заземляющего разъединителя при рабочем положении выкатного элемента.

Дуговая защита шкафов устройств КРУ может обеспечиваться при помощи:

дугоуловителей; клапанов разгрузки; фототиристоров; устройства дуговой защиты различных производителей.

Варианты исполнения шкафов в зависимости от схемы главных цепей:

ввод (кабельный или шинный); отходящая линия; секционный выключатель; разъединитель; трансформатор напряжения ввода; шинный трансформатор напряжения с заземлением сборных шин; трансформатор собственных нужд; шкаф частичного заземления нейтрали.

Разработка, изготовление и испытания шкафов КРУ соответствуют требованиям международного стандарта качества ISO 9001:2000.

Схемы вспомогательных цепей шкафов КРУ выполняются в соответствии с заданиями проектных организаций или могут быть разработаны предприятием индивидуально по требованиям заказчика. Независимо от типа применяемых шкафов защита и автоматика КРУ может быть выполнена как с использованием электромеханических реле, так и на базе микропроцессорных устройств:

• SEPAM (SCHNEIDER ELECTRIC);
• БМРЗ (НТЦ «МЕХАНОТРОНИКА»);
• REF, SPAC (ABB);
• СИРИУС (ЗАО «РАДИУС-АВТОМАТИКА»).

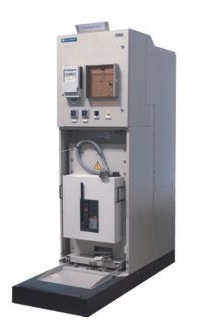

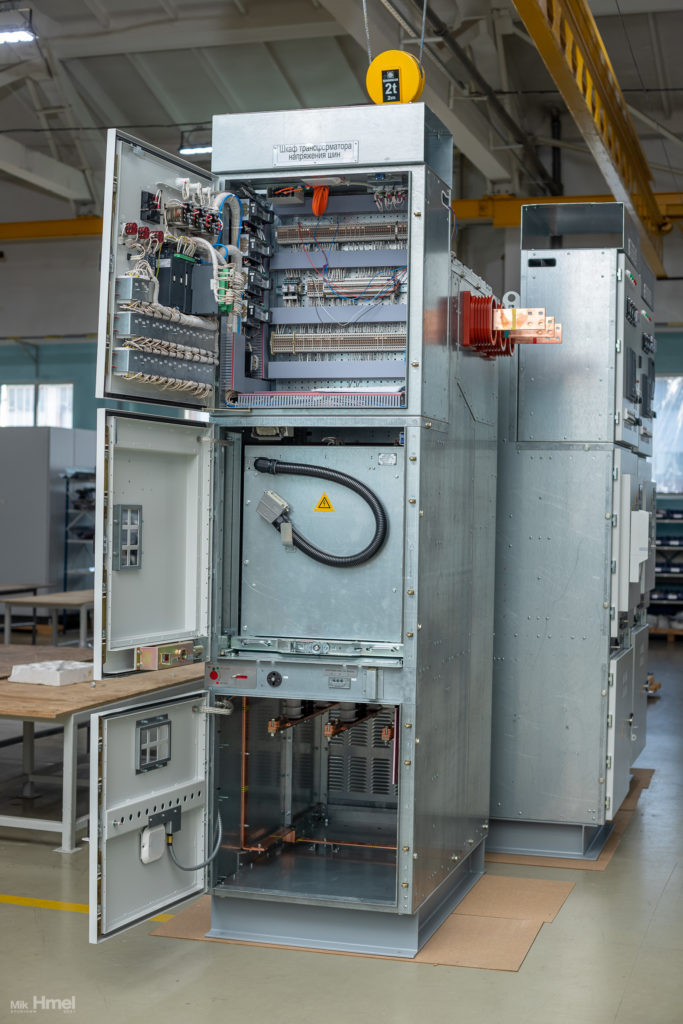

Шкафы КРУ Серии К-204 ЭП

Шкафы серии К-204 ЭП рассчитаны на номинальный ток главных цепей до 1600 а и номинальное напряжение 6 и 10 кВ.

Изготавливаются в соответствии с требованиями ТУ 3414-006- 05758859-99.

Конструктивно-технические особенности:

• двухстороннее обслуживание шкафа;
• нижнее расположение сборного шинопровода;
• напольный выкатной элемент, не требующий дополнительной сервисной тележки;
• возможность применения большой номенклатуры ПКИ;
• возможность адаптации конструкции под требования проекта;
• высокая ремонтопригодность, не требует специального инструмента;
• простота контроля при обслуживании: зазоров, температуры, усилия затяжки крепежа;
• удобное кабельное подключение;
• линейный отсек шкафа К-204 ЭП имеет большие внутренние размеры, что обеспечивает удобство обслуживания шкафа и монтажа кабельных присоединений;
• корпус шкафа КРУ изготавливается из высококачественной стали на современном станочном оборудовании AMADA (Япония), проходит антикоррозийную обработку и покрывается порошковой краской на автоматической линии Nordson (США).

Состав шкафов:

• линейный отсек;
• отсек сборного шинопровода;
• отсек выкатного элемента;
• релейный отсек.

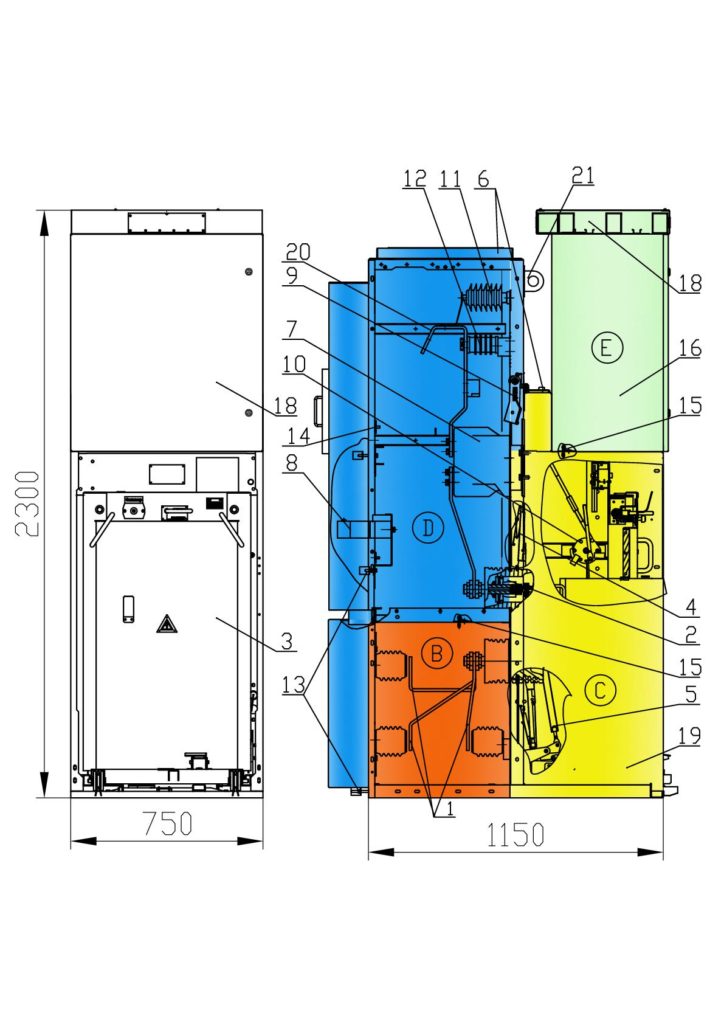

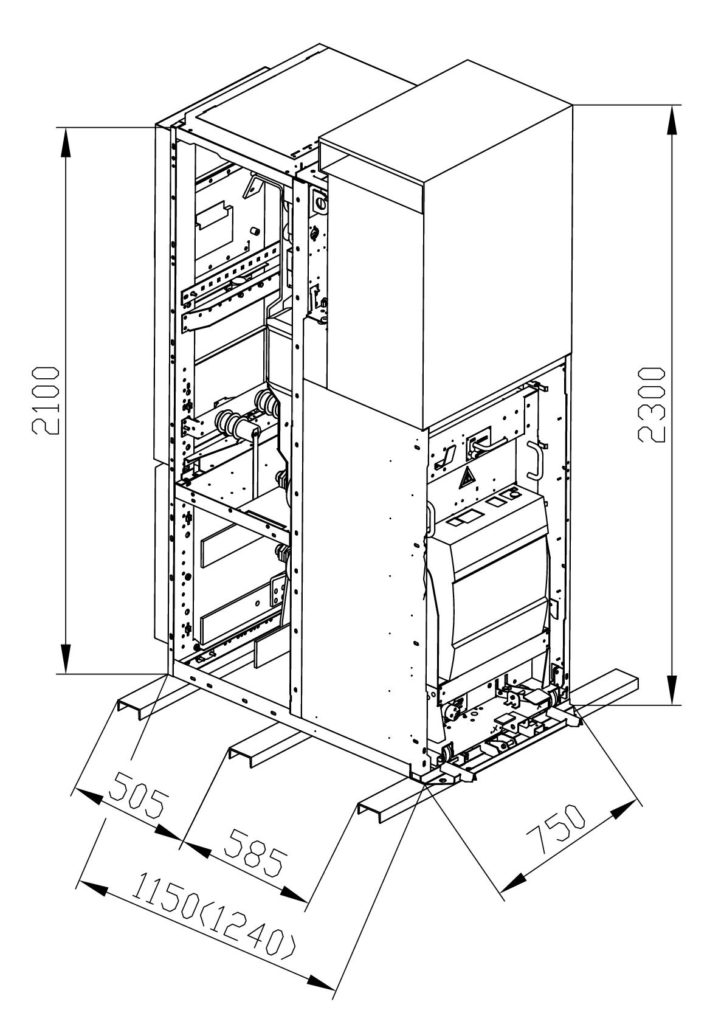

Схема шкафа КРУ серии К-204 ЭП

B. Отсек сборных шин
c. Отсек выкатного элемента
d. Отсек линейный
e. Отсек низковольтный

1. Сборные шины
2. Проходной изолятор контактного узла
3. Выкатной элемент с силовым элементом
4. Подвижные шторки
5. Привод шторочного механизма
6. Клапаны сброса избыточного давления
7. Трансформатор тока
8. Трансформатор тока нулевой последовательности
9. Заземлитель
10. Привод заземлителя
11. Ограничитель перенапряжения
12. Опорный изолятор с делителем напряжения
13. Кабельный зажимной хомут
14. Шина заземления
15. Оптический датчик дуговой защиты
16. Низковольтный отсек
17. Дверь релейного отсека
18. Лоток для контрольных кабелей
19. Корпус
20. Шины (отводы)
21. Уши для подъема ячейки

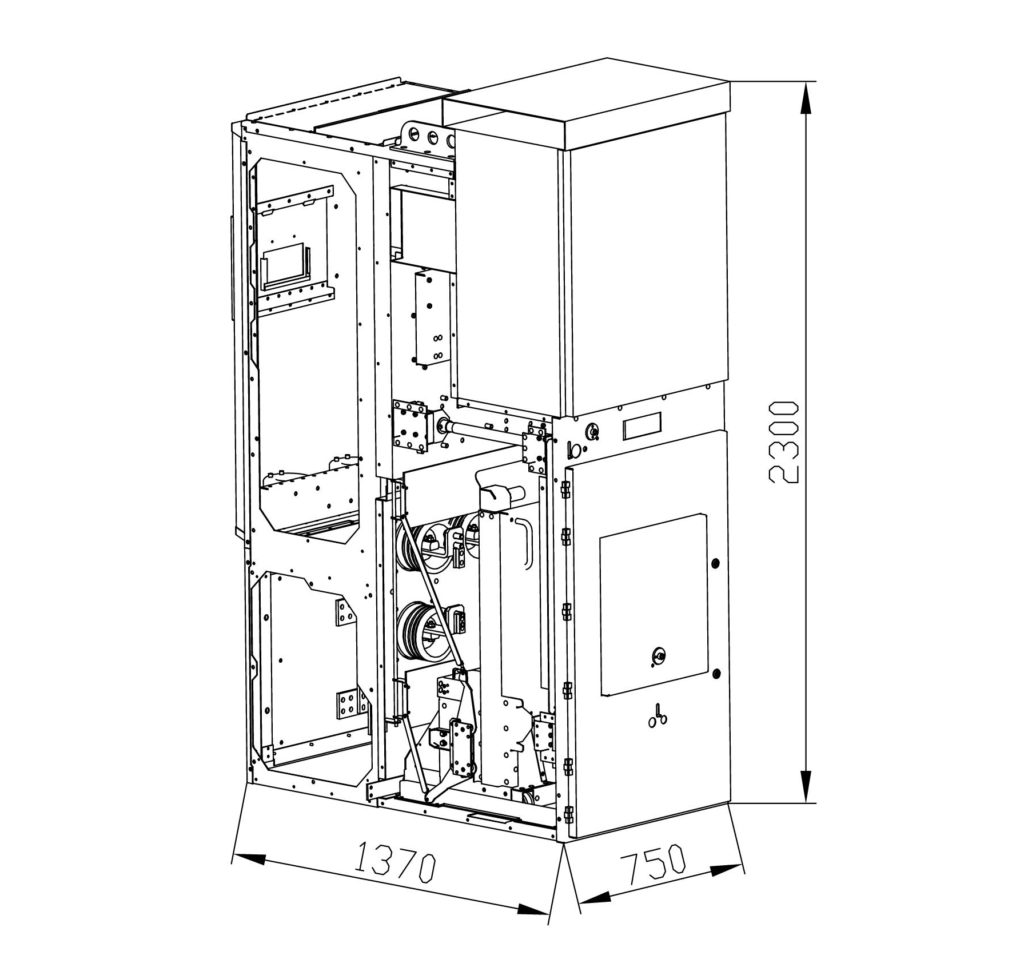

Шкафы КРУ Серии К-204М ЭП

Разновидностью шкафов К-204 является шкаф К-204М ЭП.

Шкаф КРУ К-204М ЭП представляет собой жесткую каркасную конструкцию с металлическими перегородками, крышками и дверями. Корпус и перегородки шкафов КРУ изготавливаются из стального высококачественного листа с алюминиево-цинковым покрытием. Двери окрашиваются порошковой краской. Шкафы КРУ К-204М ЭП могут поставляться как отдельно, так и для расширения распределительных устройств КРУ К-204 (К-205), находящихся в эксплуатации, и стыковаться с ними без переходных шкафов. Шкафы К-204М ЭП применяются для распределительных устройств заказчика, предъявляющих дополнительные требования к шкафам К-204 ЭП.

Конструктивно-технические особенности:

• заземлитель с пружинной доводкой ножей заземления (мгновенного действия);
• наличие двери отсека выкатного элемента (ВЭ) с возможностью оперирования выкатным элементом при закрытой двери;
• перемещение выкатного элемента осуществляется за счет винтового механизма. Для перемещения ВЭ применяется специальная рукоятка винтового привода;
• единая земляная шина;
• степень защиты оболочек по гОСТ 14254 до IP4X;
• оперирование заземлителем с лицевой панели шкафа;
• для локализации отсека сборных шин в каждом шкафу, как опция, могут устанавливаться проходные изоляторы.

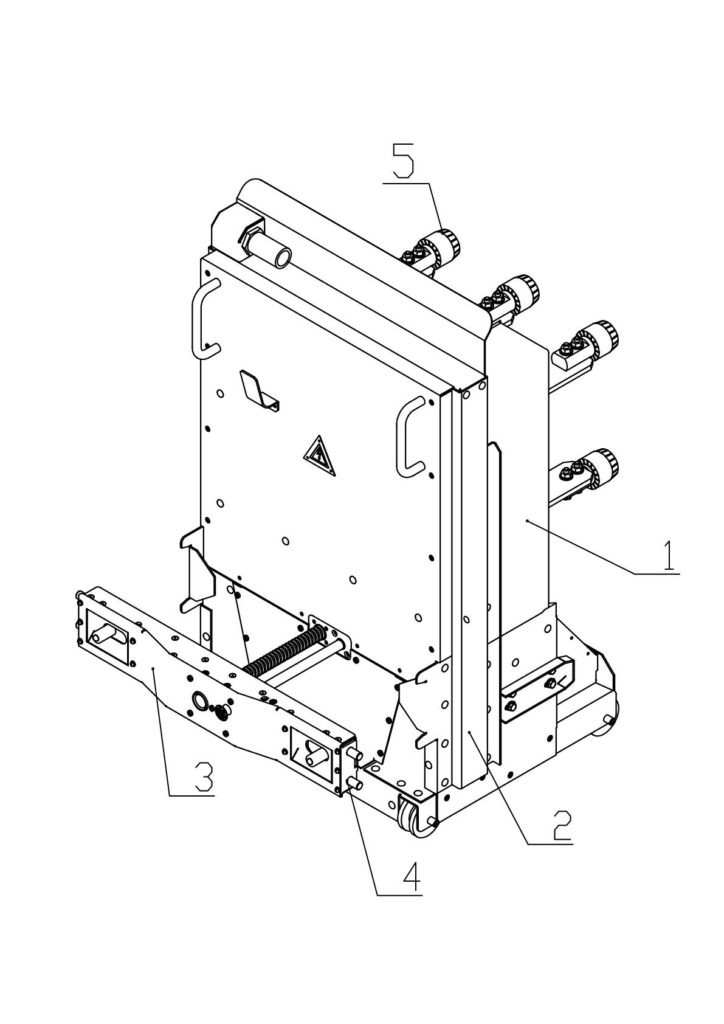

Схема выкатного элемента шкафа К-204М ЭП

1. Силовой выключатель
2. Корпус
3. Панель механических блокировок
4. Фиксаторы
5. Ламельный контакт

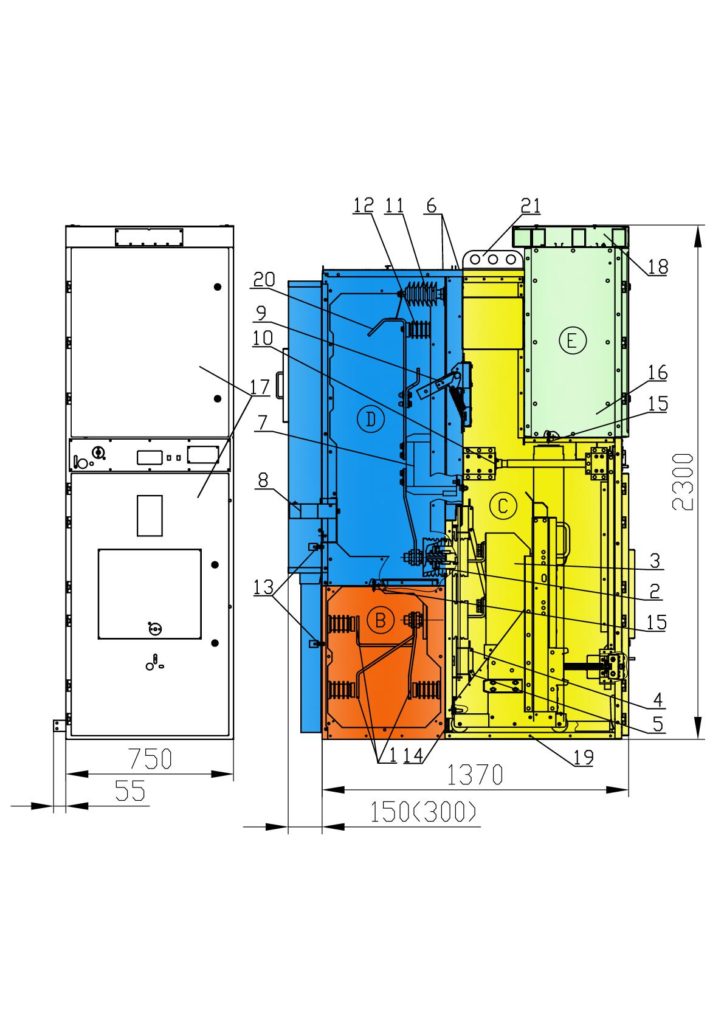

Схема шкафа КРУ серии К-204М ЭП

B. Отсек сборных шин
c. Отсек выкатного элемента
d. Отсек линейный
e. Отсек низковольтный

1. Сборные шины
2. Проходной изолятор контактного узла
3. Выкатной элемент с силовым элементом
4. Подвижные шторки
5. Привод шторочного механизма
6. Клапаны сброса избыточного давления
7. Трансформатор тока
8. Трансформатор тока нулевой последовательности
9. Заземлитель
10. Привод заземлителя
11. Ограничитель перенапряжения
12. Опорный изолятор с делителем напряжения
13. Кабельный зажимной хомут
14. Шина заземления
15. Оптический датчик дуговой защиты
16. Низковольтный отсек
17. Дверь релейного отсека
18. Лоток для контрольных кабелей
19. Корпус
20. Шины (отводы)
21. Уши для подъема ячейки

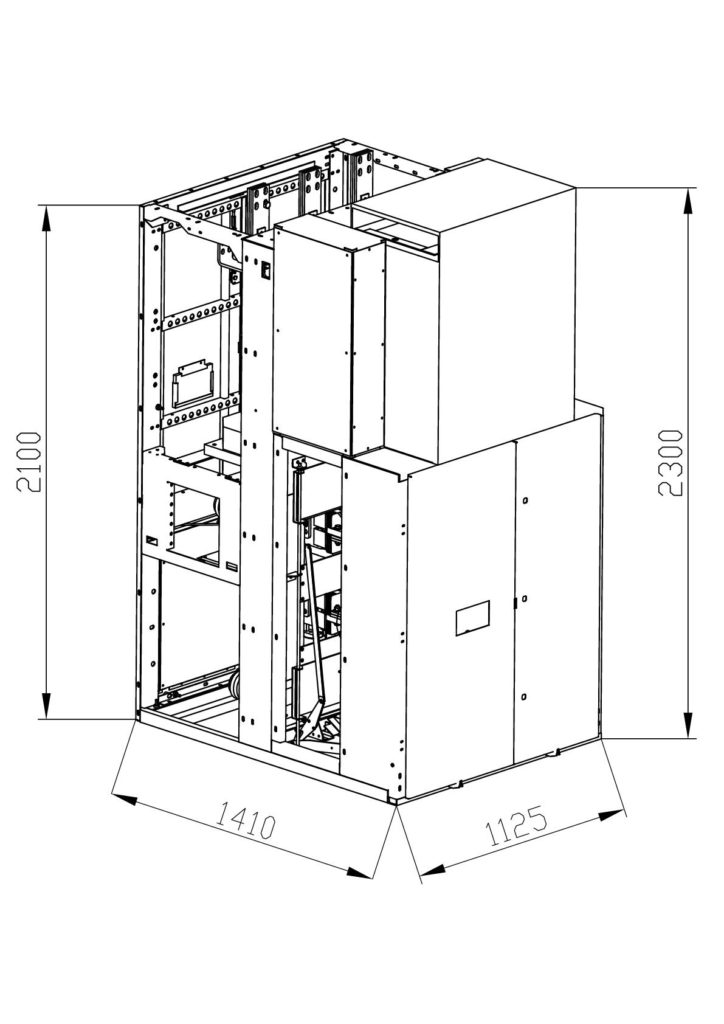

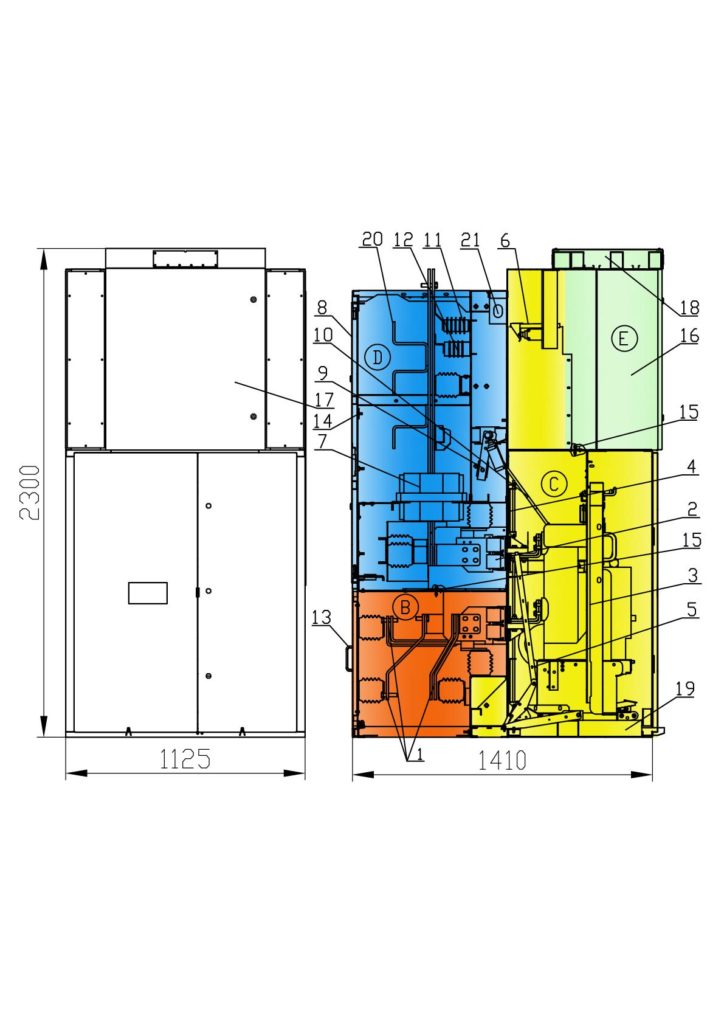

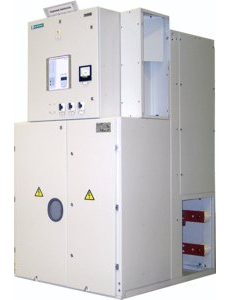

Шкафы КРУ Серии К-205 ЭП

Шкафы серии К-205 ЭП рассчитаны на номинальный ток главных цепей до 3150 а и используются совместно со шкафами серии К-204 ЭП для ввода и секционирования либо для электроснабжения мощных потребителей.

Изготавливаются в соответствии с требованиями ТУ 3414-010-05758859-2004.

B. Отсек сборных шин
c. Отсек выкатного элемента
d. Отсек линейный
e. Отсек низковольтный

1. Сборные шины
2. Главный контакт
3. Выкатной элемент с силовым элементом
4. Подвижные шторки
5. Привод шторочного механизма
6. Клапаны сброса давления
7. Трансформатор тока
8. Дверь линейного отсека
9. Заземлитель
10. Привод заземлителя
11. Ограничитель перенапряжения
12. Опорный изолятор с делителем напряжения
13. Крышка отсека сборных шин
14. Шина заземления
15. Оптический датчик дуговой защиты
16. Низковольтный отсек
17. Дверь релейного отсека
18. Лоток для контрольных кабелей
19. Корпус
20. Шины отводы
21. Уши для подъема ячейки

Технические параметры

Варианты комплектации выключателями:

• Элегазовые: LF (Schneider Electric), HD4 (ABB);
• Вакуумные: 3AE1,3AE5 (Siemens), ВВ/TEL (гК «Таврида Электрик»), ВБЭ (фгУП НПП «Контакт»), Evolis (SchneiderElectric), VF12 (АО «ПО Элтехника»), VD4 (ABB), SeсoVac (General Electric).

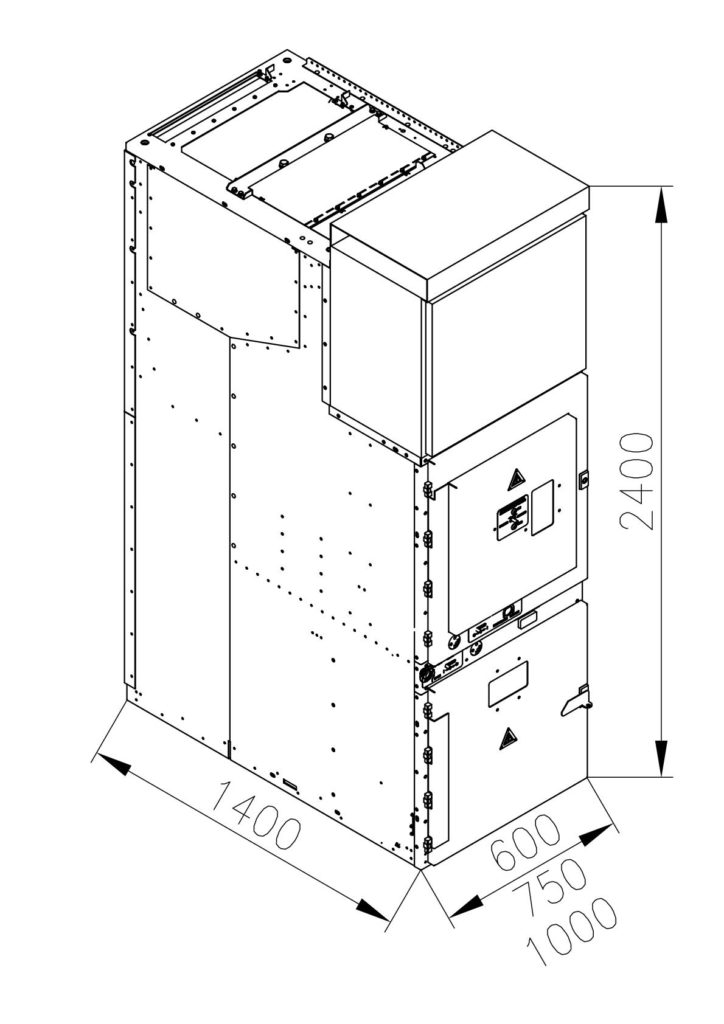

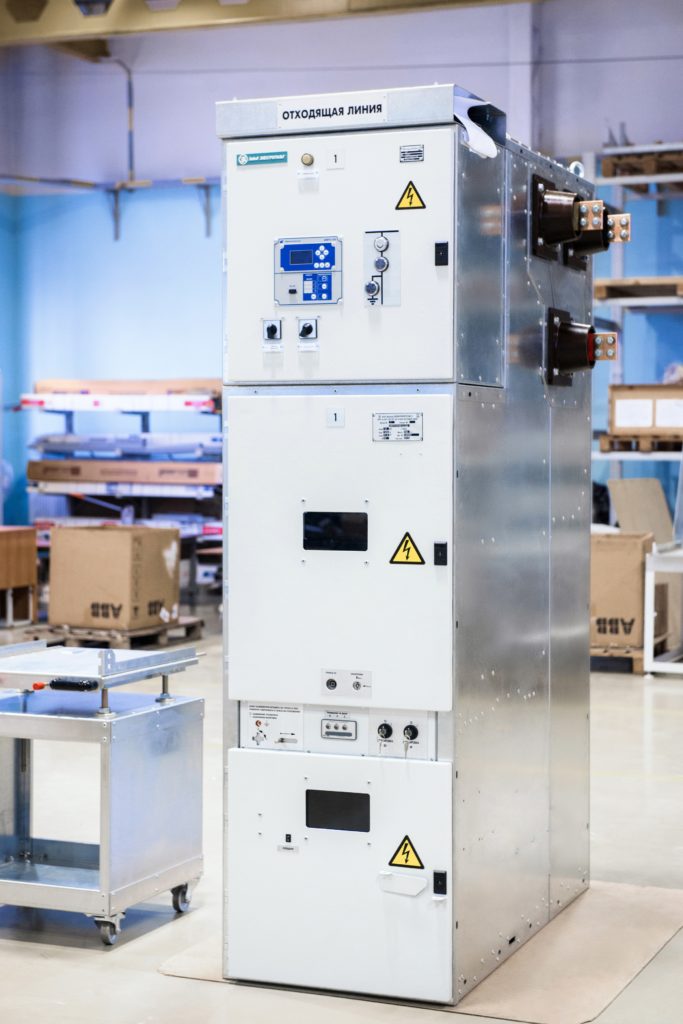

Шкафы КРУ Серии К-207 ЭП

Шкафы серии К-207 ЭП на номинальное напряжение 6 и 10 кВ изготавливаются в соответствии с требованиями ТУ 3414-023-05758859-2006.

Варианты конструктивных типоисполнений:

• Шкаф с номинальным током главных цепей до 2000 А, стандартной глубины;
• Шкаф с номинальным током главных цепей до 3150 А, стандартной глубины;
• Шкаф с номинальным током главных цепей до 2000 А, увеличенной глубины;
• Шкаф с номинальным током главных цепей до 3150 А, увеличенной глубины;
• Переходные шкафы для шинного или кабельного ввода сбоку и сверху.

Шкафы серии К-207 ЭП с номинальными токами главных цепей до 3150 А имеют естественную вентиляцию.

Состав шкафов:

• линейный отсек;
• отсек сборного шинопровода;
• отсек выкатного элемента;
• релейный отсек.

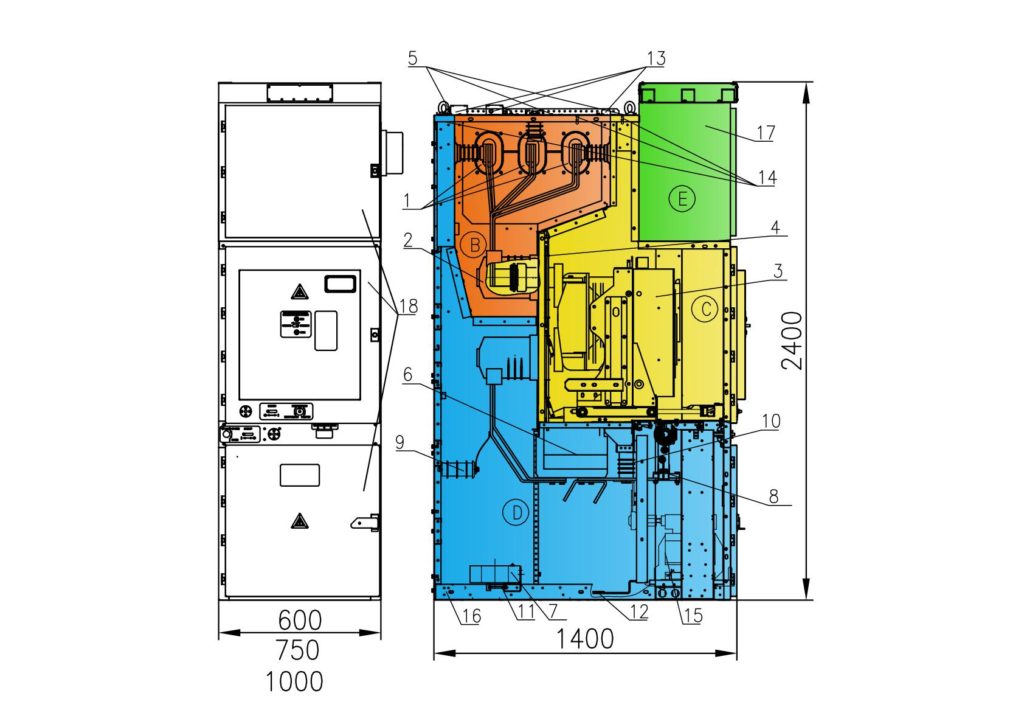

B. Отсек сборных шин
c. Отсек выкатного элемента
d. Отсек линейный
e. Отсек низковольтный

1. Проходной изолятор сборных шин
2. Проходной изолятор контактного узла
3. Кассетный выдвижной элемент
4. Подвижные шторки
5. Клапаны сброса избыточного давления
6. Трансформатор тока
7. Трансформатор тока нулевой последовательности
8. Заземлитель
9. Ограничитель перенапряжения
10. Опорный изолятор с делителем напряжения
11. Кабельный ввод с зажимным хомутом
12. Шина заземления
13. Концевой выключатель дуговой защиты
14. Оптический датчик дуговой защиты
15. Трансформатор напряжения (выкатной)
16. Корпус
17. Шкаф релейный
18. Двери шкафа

Конструктивно-технические особенности шкафа КРУ серии К-207 ЭП:

• Верхнее расположение сборных шин.
• Одностороннее (двустороннее) обслуживание шкафов.
• Выкатной элемент в средней части шкафа с выкатыванием на инвентарную тележку.
• Доступ к сборным шинам осуществляется через крышу шкафа или через отсек выкатного элемента при выкаченном в ремонт выключателе.
• Простые шторки, автоматически закрывающиеся при выкатывании выкатного элемента.
• Фасадные двери, обеспечивающие локализацию аварии.
• Все отсеки отделены друг от друга перегородками.
• Пошкафное разделение отсека сборных шин.
• С помощью привода выкатной элемент перемещается из контрольного положения в рабочее и обратно при закрытой двери отсека. При выкатывании в контрольное положение автоматически закрываются шторки, и появляется возможность открыть дверь отсека.
• Визуальный осмотр элементов внутри ячейки через смотровые окна.
• Светодиодное освещение внутреннего объема.
• Единый контур заземления.
• Двухступенчатая дуговая защита. Сочетание светодатчиков (фототиристоров или волоконно-оптических) с концевыми выключателями на клапанах разгрузки избыточного давления при дуговом замыкании в шкафу.
• Возможность установки от двух до пяти обмоточных трансформаторов тока с пломбированием цепей учёта.
• Удобный релейный шкаф, вмещающий схемные решения на различных микропроцессорных устройствах.
• Все необходимые блокировки от неправильных действий персонала.
• Каркас и большинство деталей из оцинкованной стали.

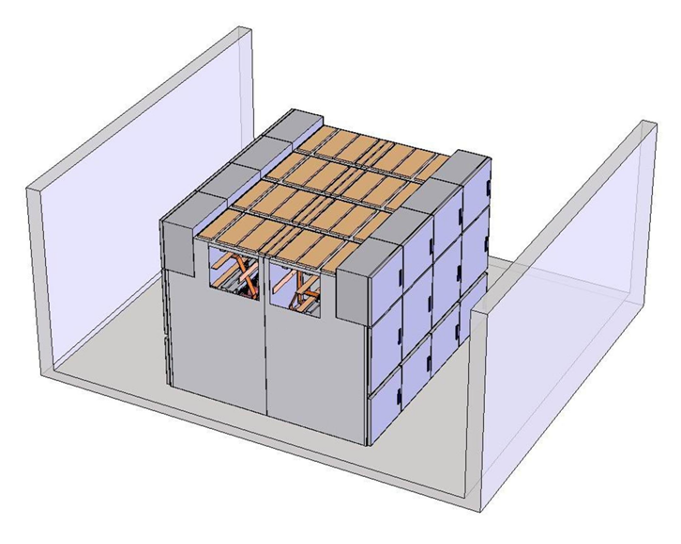

Установка шкафов К-207 ЭП у стены и дуплексная конфигурация секций

Технические параметры

Габаритные размеры определяются конструктивным типоисполнением шкафов в зависимости от номинального тока главных цепей.

Варианты комплектации выключателями:

• Элегазовые: LF (Schneider Electric), HD4 (ABB);
• Вакуумные: 3AE1,3AE5 (Siemens), ВВ/TEL (ГК «Таврида Электрик»), ВБЭ (ФГУП НПП «Контакт»), VF12 (АО «ПО Элтехника»), VD4 (ABB), SeсoVac (General Electric).

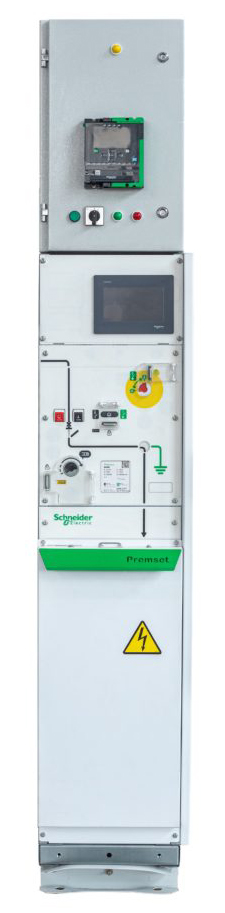

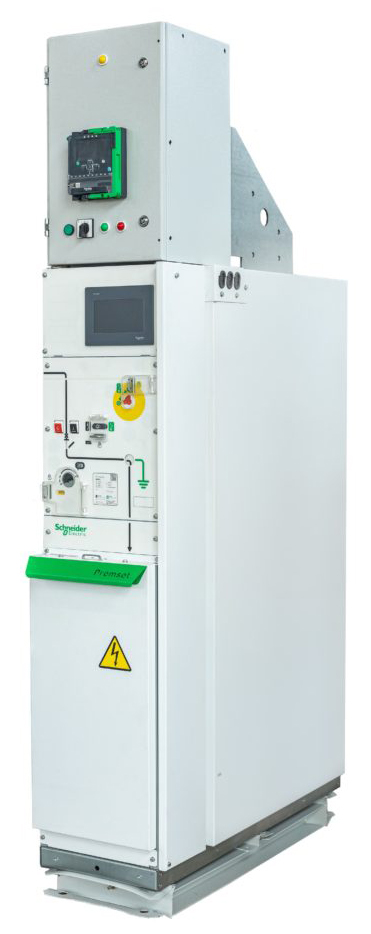

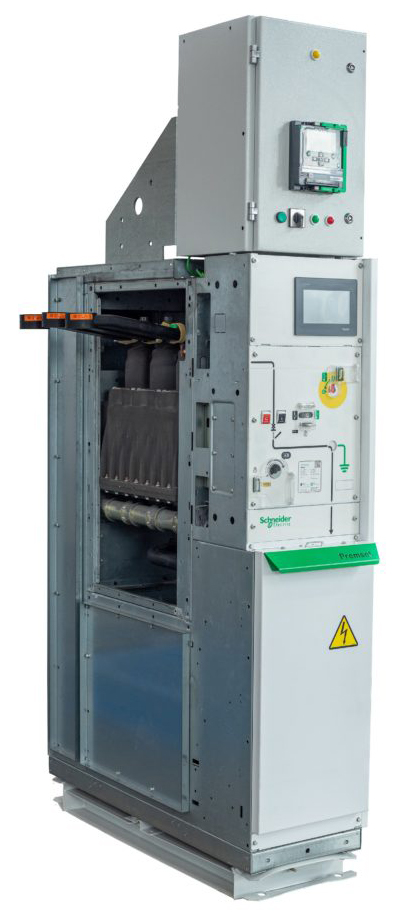

Шкафы КРУ Серии К-210 ЭП

Шкаф серии К-210 ЭП создан на базе ячейки PREMSET, которая является первым распределительным устройством, представляющем собой систему с экранированной твердой изоляцией.

Функциональные блоки устройства:

• Выключатели нагрузки с функцией разъединителя или выключатели с функцией разъединителя;
• Встроенные измерительные приборы;
• Трансформаторы тока и напряжения.

PREMSET обеспечивает безопасность, так как делает управление ячейкой максимально простым. Только две операции – одна для отключения и разъединения, вторая – для заземления. Кроме того, встроенная, не требующая использования ключей блокировка между основным и заземляющим аппаратами делает все операции простыми и безопасными.

Экранированная твердая изоляция

Все токоведущие части имеют твердую изоляцию из эпоксидной смолы или EPDM (этиленпропиленового каучука). Это позволяет исключить влияние окружающей среды и обеспечивает:

• защиту от агрессивного влияния влажности, пыли и других веществ при тяжелых условиях эксплуатации;
• значительное сокращение риска возникновения междуфазных коротких замыканий.

Твердая изоляция является экранированной, т.е. поверхность изоляции в любой точке имеет нулевой потенциал (отсутствует электрическое поле в окружающем воздухе):

• допустимость случайного прикосновения;
• соответствие МЭК 62271-201, класс PA.

Все оборудование с экранированной твердой изоляцией имеет длительный срок службы.

Однолинейная схема PremSet это:

• вакуумный выключатель с функцией разъединителя или выключатель нагрузки с функцией разъединителя;
• заземляющий разъединитель в герметичном корпусе, заполненном воздухом под атмосферным давлением;
• высоковольтные кабели могут быть заземлены непосредственно через заземляющий разъединитель без использования дополнительных элементов;
• последовательное подключение двух аппаратов обеспечивает двойной изолирующий разрыв;
• коммутационный аппарат не содержит элегаз SF6 и соответствует требованиям RoHS по утилизации и защите окружающей среды.

Все необходимые функции – отключение, разъединение и заземление – выполняются одним устройством:

• простое управление всеми типами ячеек с тремя возможными положениями: включено – отключено – заземлено;
• наглядные мнемосхемы с двумя однозначными индикаторами в соответствии с МЭК 62271-102;
• все взаимные блокировки функциональных устройств поставляются в стандартном исполнении, являются надежными, отказоустойчивыми и не требуют использования механических ключей.

Условия эксплуатации:

Класс разделения на отсеки и категория продолжительности необслуживаемой работы:

• Класс разделения на отсеки, доступные для обслуживания (например, кабельный отсек, отсек трансформатора напряжения и т.д.): PM (1);
• Категория продолжительности необслуживаемой работы: LSC2A (2).

Степень защиты:

• Все наружные поверхности ячейки: IP3X;
• Между отсеками: IP2X;
• главные цепи и все высоковольтные части: IP67 (кроме измерительных ячеек: M06A, M12A).

Класс защиты от механических воздействий:

• IK07 для стандартной версии.

Затопление:

• Работа всех типов ячеек в течение 96 часов после затопления (за исключением измерительной ячейки с воздушной изоляцией M06A);
• После затопления принадлежности, вспомогательное оборудование и реле могут требовать обслуживания или замены.

Технические параметры
